Databricks on Azure – An Architecture Perspective (part 1)

February 15, 2022 by Bluetab

Databricks on Azure - An architecture perspective (part 1)

Francisco Linaje

AWS Solutions Architect

Gabriel Gallardo Ruiz

Senior Data Architect

Databricks aims to provide an intuitive environment for the non-specialist users to develop the different functions in data engineering and data science, also providing a data governance and management layer.
Our goal with this article is not focus so much to describe and analyze how to use these tools, but to see how they are integrated from an architectural point of view within the Azure provider.

Databricks as a Lakehouse solution

The Databricks platform follows the Lakehouse paradigm, in which the benefits of the Data Warehouse are combined with those of the Data Lake, allowing to have a good performance both in its analytical queries thanks to indexing, and transactionality through Delta Lake, without losing the flexibility of an open and scalable data architecture, along with better data governance and access to the resources and services of the lake, allowing in a general way to have a less complex and more integrated architecture.

This article will be divided into two deliverys.

  • The first one, will explain how Databricks organizes and deploys its product on Azure, as well as the different configurations in terms of communication/security between Databricks and other Azure services.
  • The second, will be focused on the data security layer and scalability of the infrastructure as well as monitoring, deployment and failover.

First delivery:

  • Architecture Overview
  • Workload types and plans
  • Networking
  • Identity and Access Management

Second delivery (coming soon):

  • Disaster Recovery
  • Encryption
  • Scalability
  • Logging and monitoring
  • Deployment

Glossary

  • Azure Data Lake: Allows to store multiple data formats in the same place for its exploitation and analysis, currently Azure has the Gen2 version.
  • All Purpose Compute: Designed for collaborative environments in which the cluster is used simultaneously by Data Engineers and Data Scientist.
  • Azure Key Vault: Azure managed service that enables secure storage of secrets.
  • Azure Virtual Network (VNET): Logically isolated virtual network in Azure.
  • Azure role-based access control (RBAC): Authorization system integrated into Azure Resource Manager that allows you to assign granular permissions on resources to Azure users.
  • Continuous integration and continuous delivery CI/CD: A set of automated tools and guidelines for continuous integration and production start-up.
  • Data Lake: Paradigm of distributed storage of data from a multitude of sources and formats, structured, semi-structured and unstructured.
  • Identity Provider (IdP): Entity that maintains the identity information of individuals within an organization.
  • Jobs Compute: Focused on processes orchestrated through pipelines managed by data engineers that may involve auto-scaling in certain tasks.
  • Jobs Light Compute: Designed for processes whose achievement is not critical and does not involve a very high computational load.
  • Network Security Group or NSG: Specifies the rules that regulate inbound and outbound network traffic and clusters in Azure.
  • Notebook: Web interface to execute code in a cluster, abstracting from the access to it.
  • PrivateLink: Allows private access (private IP) to Azure PaaS through your VNET, in the same way that service endpoints traffic is routed through the Azure backbone.
  • Security Assertion Markup Language (SAML): Open standard used for authentication. Based on XML, web applications use SAML to transfer authentication data between two entities, the Identity Provider and the service in question.
  • Secure Cluster Connectivity (SCC): SSH reverse tunnel communication between Control Plane and cluster. It allows not having open ports or public IPs in the instances.
  • Service endpoints: Network component that allows connecting a VNET with the different services within Azure through Azure’s own network.
  • Service Principal: Entity created for the administration and management of tasks that are not associated to a particular member of the organization but to a service.
  • Secret scope: Collection of secrets identified by a name.
  • Single Sign On (SSO): Allows users to authenticate through an Identity Provider (IdP) provided by the organization, requiring SAML 2.0 compatibility.
  • Workspace: Shared environment to access all Databricks assets. It organizes the different objects (notebooks, libraries, etc…) in folders and manages access to computational resources such as clusters and jobs.

Architecture

Databricks as a product

Databricks remains integrated within Azure as its own service unlike other providers, allowing the deployment in a more direct and simple way either from the console itself or through templates.

Among the services offered by Databricks, the following stand out:

  • Databricks SQL: offers a platform to perform ad-hoc SQL queries against the Data Lake, as well as multiple visualizations of the data with dashboards.
  • Databricks Data Science & Engineering: provides a workspace that allows collaboration between different roles (data engineers, data scientists, etc.) for the development of different pipelines for the ingestion and exploitation of the Data Lake.
  • Databricks Machine Learning: provides an environment for the development and exploitation of end-to-end machine learning models.

Databricks also offers Spark as a distributed programming framework, as well as integration with Delta Lake and its support for ACID transactions for structured and unstructured data, unification of batch sources and streaming.

Databricks also offers a solution in terms of orchestration and deployment of jobs in a productive way, allowing parallelism between them, up to 1000 concurrently. It can be used only within the Data Science & Engineering workspace.

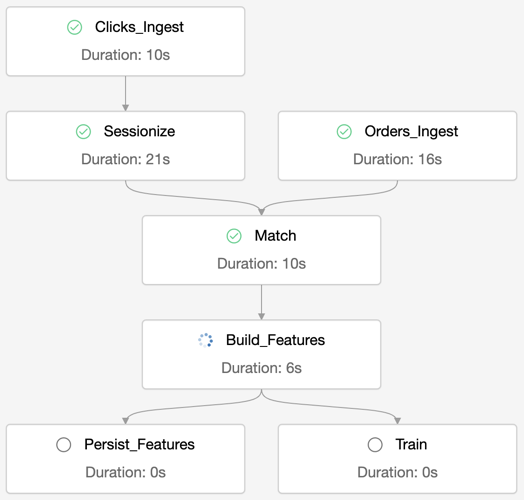

Orchestrated process diagram (source: Databricks)

Among the added benefits offered by Databricks is the use of Databricks File System (DBFS), a distributed file system for cluster access.

  • It allows mounting storage points to access objects without the need for credentials.
  • It avoids the need to use urls to access objects, facilitating access via directories and semantics.
  • It provides a layer of persistence by storing data in the file system, preventing it from being lost when the cluster is terminated.

Databricks Repos: offers integration and synchronization with GIT repositories, including an API for the use of CI/CD pipelines. Current Git providers included are:

  • GitHub
  • Bitbucket
  • GitLab
  • Azure DevOps



Architecture Overview

In this section we will discuss how Databricks is deployed within the customer’s account in their cloud provider, in this case Azure.

Databricks is primarily composed of two layers; a Control Plane (internal) and a Data Plane (external/client).

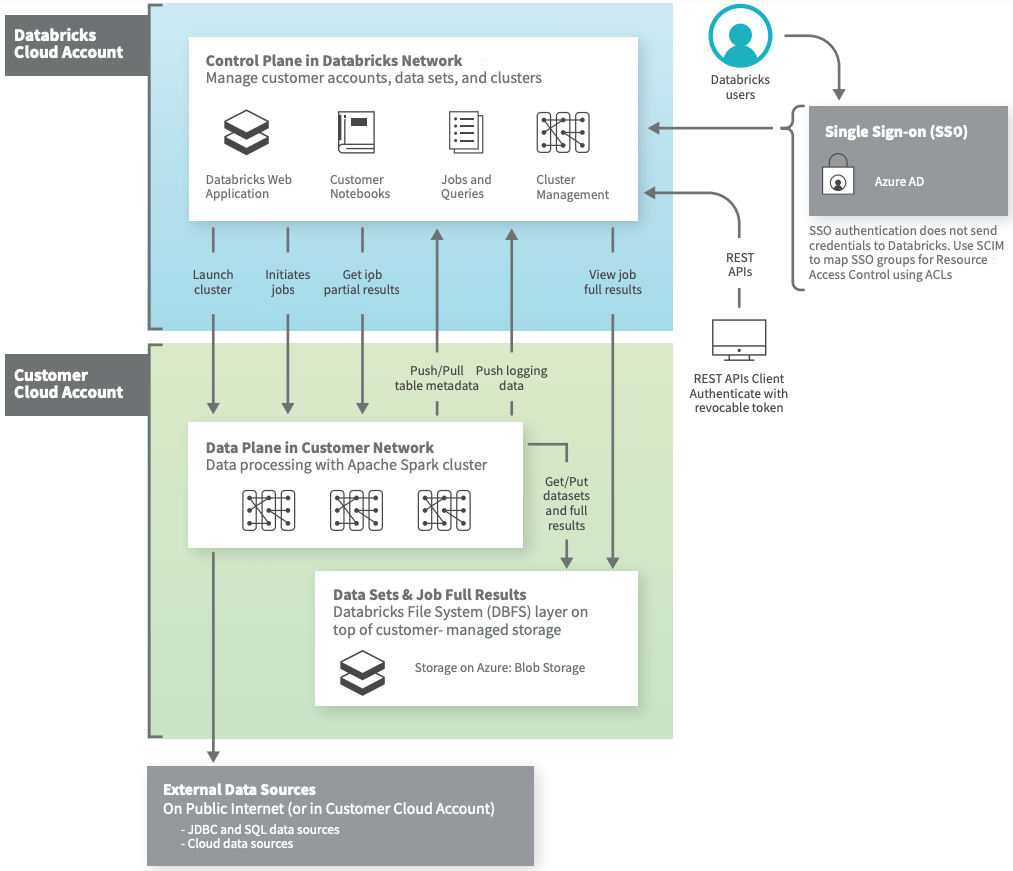

High level diagram of the architecture (source: Databricks)

In the previous image we can see how the Control Plane remains in the databricks subscription, under its control, design and internal administration being shared by all users.
The main services contained are:

  • Notebooks: All notebooks, results and configurations remain encrypted.
  • Job Scheduler
  • Rest API
  • Metastore: Hive metastore managed by databricks
  • Cluster manager: Requests virtual machines for clusters to be launched on the Data Plane.

The Data Plane is inside the customer’s subscription and will therefore be managed by him. In this layer we find the jobs and clusters used for the execution of the ETLs, as well as the data used in them.

It is important to note that Databricks provides two network interfaces in each deployed node, one of them will route the traffic to the Control Plane and the other one will route the internal traffic between nodes (driver – executors).

Databricks offers two main methods to deploy the Data Plane, which we will discuss in depth later:

  • On the one hand we have Databricks managed VNET, this being the deployment given by default where Databricks takes care of deploying the necessary resources within the client account.
  • On the other hand we have a second type of deployment Databricks VNET injection where the client is the one that provides the minimum resources necessary for the correct operation and communication against the control-plane.

In both cases, the network topology in the Data Plane will be composed of two subnets.

  • Container subnet or “private” subnet.
  • Host subnet or “public” subnet.

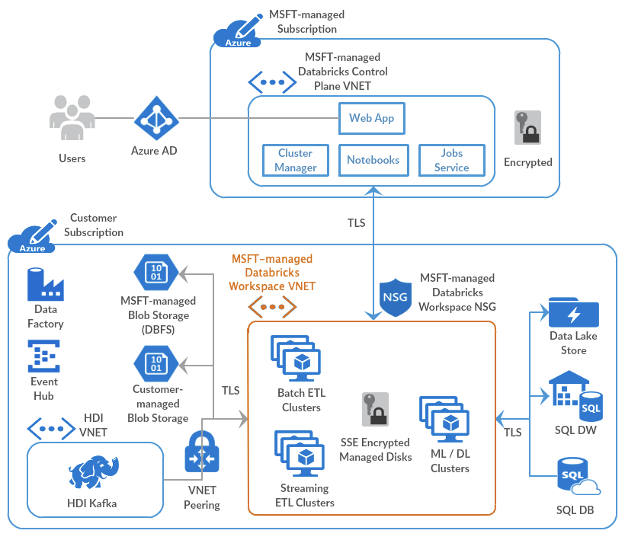

Databricks architecture in Azure (source: Databricks)

Secure Cluster Connectivity [2]

In more restrictive security contexts, it will be possible to assign a NAT gateway or other egress traffic devices such as a load balancer, firewall, etc, as a gateway to eliminate the need to assign public IP addresses to hosts.

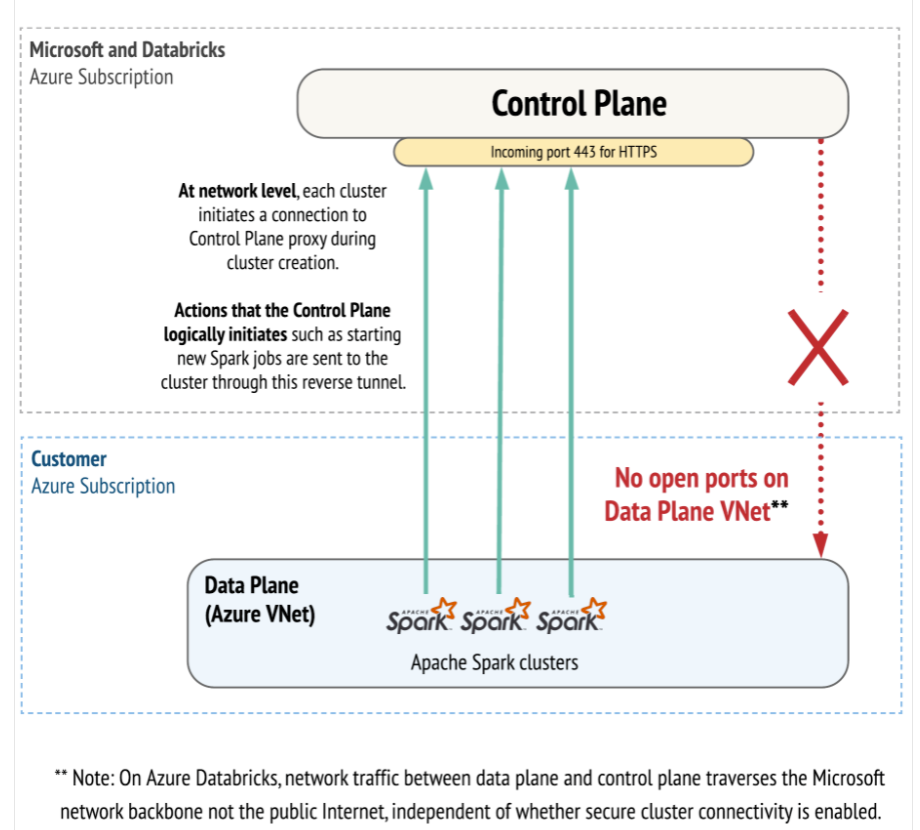

Workspace connection with SCC (source: Databricks)

Workload plans and types

In addition to the cost of the infrastructure used for processing and storage in Azure, Databricks performs a load expressed in DBU (processing units) depending on the type of instance lifted and its size, as well as the type of workload used. We distinguish 2 main types:

  • Jobs Cluster: for execution of scheduled non-iterative pipelines, distinguished according to the size of the provisioned cluster into light or normal.Jobs are usually used by creating ephemeral clusters and being deleted after the execution of the jobs.
  • All purpose: Clusters used to work iteratively (MANDATORY for this use) allowing to run and develop different notebooks concurrently.

In addition, depending on the type of Standard or Premium account contracted, additional charges will be made on the cost of the DBU.

AZURE PLAN
Standard
Premium
One platform for your data analytics and ML workloads
Data analytics and ML at scale across your business
Job Light Compute
$0,07/DBU
$0,22/DBU
Job Compute
$0,15/DBU
$0,30/DBU
SQL Compute
N/A
$0,22/DBU
All-Purpose Compute
$0,40/DBU
$0,55/DBU

Imputed cost per DBU for computational and architectural factors

WORKLOAD TYPE (STANDARD TIER)
FEATURE
Jobs Light Comput
Jobs compute
All-purpose compute
Managed Apache Spark
Job scheduling with libraries
Job scheduling with notebooks
Autopilot clusters
Databricks Runtime for ML
Managed MLflow
Delta Lake with Delta Engine
Interactive clusters
Notebooks and collaboration
Ecosystem integrations

Characteristics by type of workload Standard plan

WORKLOAD TYPE (STANDARD TIER)
FEATURE
Jobs Light Comput
Jobs compute
All-purpose compute
Role Based Access Control for clusters, jobs,
notebooks and tables
JDBC/ODBC Endpoints Authentication
Audit Logs
All Standard Plan Features
Azure AD credential passthrough
Conditional Authentication
Cluster Policies
IP Access List
Token Management API

Features by workload type Premium plan

It is important to note that it is also possible to obtain discounts of up to 37% in the prices per DBU, by making purchases of these (DBCU or Databricks Commit Units) for 1 or 3 years.

Networking

In this section we will explain the two different types of deployment discussed above and their peculiarities in terms of connection and access to the Control Plane, as well as incoming/outgoing traffic control.

Network managed by Databricks

In this alternative, Azure allows Databricks to deploy the Data Plane over our subscription, making available the resources that will allow the connection against the Control Plane and the deployment of jobs, clusters and other resources.

  • The communication between the Data Plane and the Control Plane, regardless of having Secure Cluster Connectivity (SCC) enabled, will be done through Azure’s internal backbone, without routing traffic over the public network.
  • Secure Cluster Connectivity (SCC) can be enabled to work without public IPs.
  • The inbound/outbound traffic of the clusters will be controlled by different rules by the network security group NSG that cannot be modified by the user.


Customer managed network (VNET injection) [1]

Databricks offers the possibility of being able to deploy the Data Plane over our own VNET managed by us. This solution offers greater versatility and control over the different components of our architecture.

  • The communication between the Data plane and Control Plane will be done over the internal Azure backbone in the same way as in the network managed by Databricks seen above, also in the same way we can activate SCC.
  • In this case when owning our own VNET, we will have control over the rules defined in our NSGs.

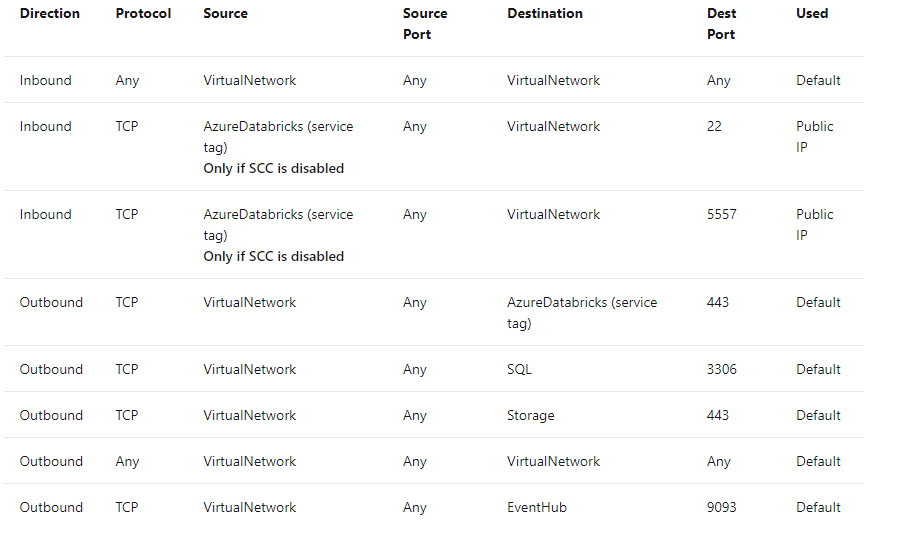

NSG provisioned by Databricks by delegation on the customer's VNET (source: Databricks).
  • You must be the owner of the VNET to allow Databricks to be delegated its configuration or resource deployment [3].
  • We will be able to enable any architecture component we consider within our VNET as it will be managed by us:
    • Connect Azure Databricks to other Azure services in a more secure way employing service endpoints or private endpoints.

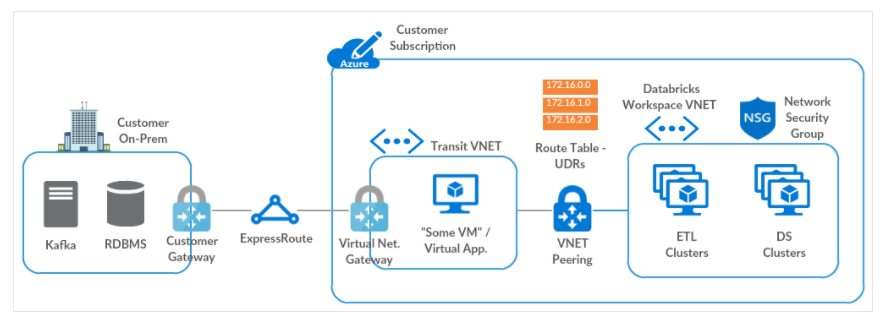

    • Connect to your on-premise resources using user-defined routes.
    • Allows you to deploy a virtual network appliance to inspect traffic.
    • Custom DNS
    • Custom egress NSG rules
    • Increase the CIDR range of the network mask for the VNET between /16 – /24 and /26 for the subnets.

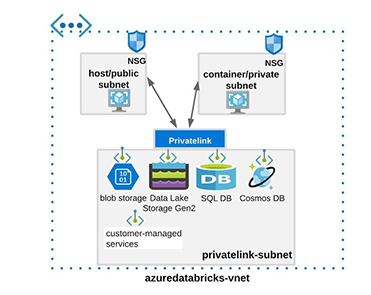

Diagram of connection via PrivateLink with native Azure services (source: Databricks)

Among the peculiarities of both deployments, it is important to point out:

  • It is not possible to replace an existing VNet in a workspace with another one, if it was necessary a new workspace, a new VNET must be created.
  • It is also not possible to add SCC to the workspace once it has already been created, if it was necessary, the workspace must also be recreated.



Connections against the Control Plane

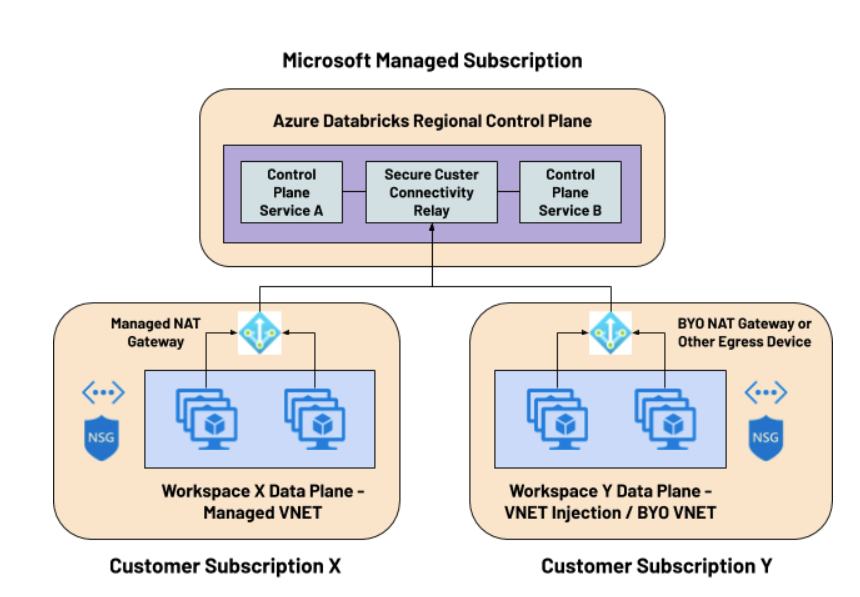

Databricks Control and Data Plane connection (source: Databricks)

As we have previously discussed, all communication with the Control Plane is done inside the Azure backbone by default [2]. It should also be noted:

  • At the network level, any connection made against the Control Plane when creating a cluster in the Data Plane is made via HTTPS (443) and over a different IP address than the one used for other Web application services or APIs.
  • When the Control Plane launches new jobs or performs other cluster administration tasks, these requests are sent to the cluster through this reverse tunnel.
  • To make connections between the Control and Data Plane, a public IP address will be enabled on the public subnet even if the traffic is subsequently routed within the backbone, and no ports will be left open or public IP addresses will be assigned on the clusters.
  • If in our use case more restrictive security conditions must be used, Databricks offers the possibility to activate the secure cluster connectivity option or , allowing to remove all public IP addresses to make the connection between the control and Data Plane, for this purpose will be used:
    • By default in the network managed by Databrics (managed VNET) a NAT is enabled to be able to perform this communication.
    • If the customer deploys the infrastructure on its own network (VNET Injection deployment) it must provide a network device for outgoing traffic, which could be a NAT Gateway, Load Balancer, Azure Firewall or a third party device.

Identity and Access Management

Databricks offers different tools to manage access to our Azure resources and services in a simple and integrated way in the platform itself.

We can find tools such as IP filtering, SSO, usage permissions on Databricks services, access to secrets, etc.

IP access lists

Databricks allows administrators to define IP access lists to restrict access to the user interface and API to a specific set of IP addresses and subnets, allowing access only from the organization’s networks, and administrators can only manage IP access lists with the REST API.

Single sign on (SSO)

Through Azure Active Directory we will be able to configure SSO for all our Databricks users avoiding duplication in identity management.

System for Cross-domain Identity Management (SCIM)

Allows through an IdP (currently Azure Active Directory) to create users in Azure Databricks and grant them a level of permissions and stay synchronized, you must have a PREMIUM plan. If permissions are revoked the resources linked to this user are not deleted.

Access to resources

The main access to the different Databricks services will be given by the entitlements where it will be indicated if the group/user will have access to each one of them (cluster creation, Databricks SQL, Workspaces).

On the other hand, within Databricks ACLs can be used to configure access to different resources such as clusters, tables, pools, jobs and workspace objects (notebooks, directories, models, etc). Granting this granularity on access to resources is only available through the PREMIUM plan, by default all users will have access to resources.

These permissions are managed from the administrator user or other users with delegated permissions.

There are 5 levels of permissions with their multiple implications depending on the resource to which they apply; No permissions, can read, can run, can edit, can manage.

The permissions associated with the resource to be used are indicated below. If two policies may overlap, the more restrictive option will take precedence over the other.

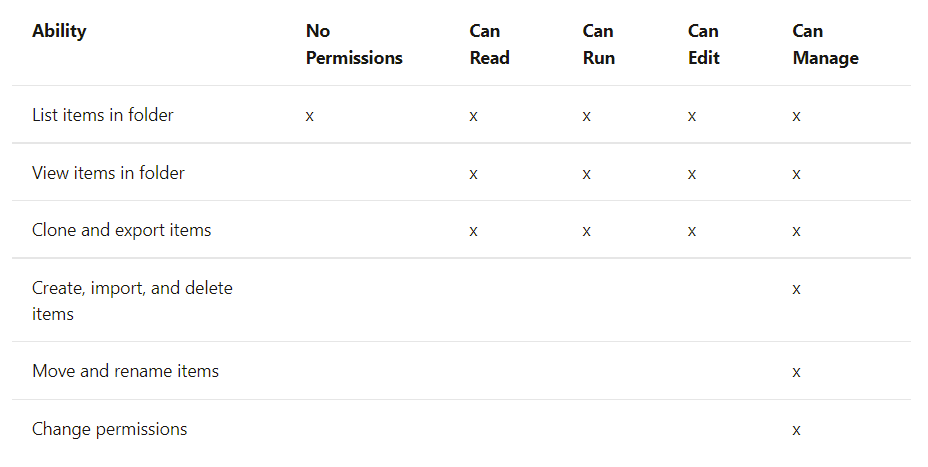

Permissions according to the level associated to the user on the workspace directories (Source: Databricks)

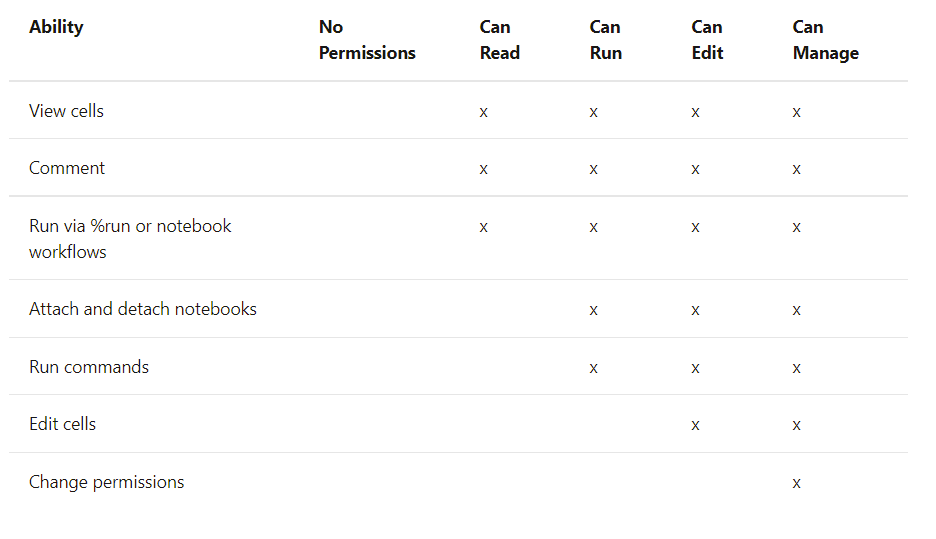

Permissions according to the level associated to the user on the notebook (Source: Databricks)

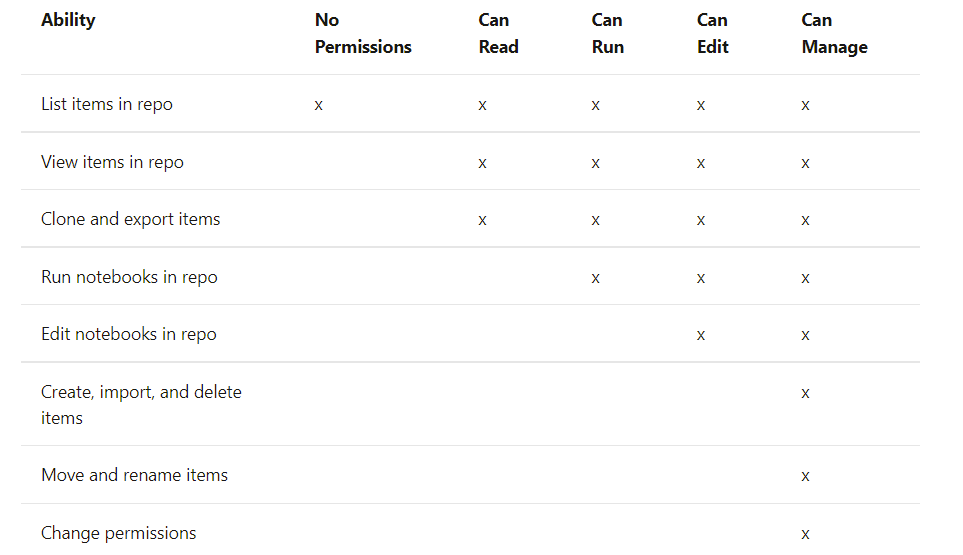

Permissions according to the level associated to the user on the repository (Source: Databricks)


Azure Datalake Storage

Through Azure Active Directory (Azure AD) you can authenticate directly from Databricks with Azure Datalake Storage Gen1 and 2, allowing the Databricks cluster to access these resources directly without the need of a service principal. Requires PREMIUM plan and enable credential passthrough in advanced options at the time of cluster creation in Databricks. Available in Standard and High Concurrency clusters.

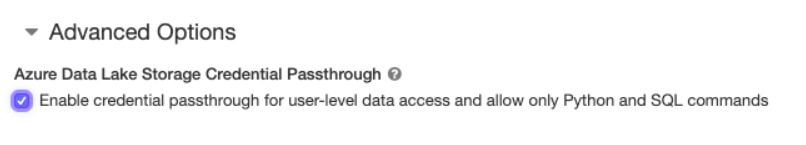

Enabling credentials passthrough in the cluster configuration options (Source: Databricks)

Credential passthrough is an authentication method that uses the identity (Azure AD) used for authentication in Databricks to connect to Datalake. Access to data will be controlled through the RBAC roles (user level permissions) and ACLs (directory and file level permissions) configured.

Access control lists (ACLs) control access to the resource by checking if the entity you want to access has the appropriate permissions.



Secrets [5].

Access

By default, all users regardless of the contracted plan can create secrets and access them (MANAGE permission). Only through the PREMIUM plan it is possible to configure granular permissions to control access. The management of these can be done through Secrets API 2.0 or Databricks CLI (0.7.1 onwards).

Secrets are managed at the scope level (collection of secrets identified by a name), specifically an ACL controls the relationship between the principal (user or group), the scope and the permission level. For example: when a user accesses the secret from a notebook via Secrets utility the permission level is applied based on who executes the command.

By default, when a scope is created a MANAGE permission level is applied to it, however the user who creates the scope can add granular permissions.

We distinguish 3 permission levels in Databricks-backed scopes:

  • MANAGE: can modify ACLs and also has read and write permissions on the scope.
  • WRITE: has read and write permissions on the scope.
  • READ: only has read permissions on the scope and the secrets to which it has access.

The administrator users of the workspace have access to all the secrets of all the scopes.

Storage

The secrets can be referenced from the scopes that in turn will reference their respective vaults where the secrets are stored.

There are two types of storage media for secrets:

  • Databricks-backed
  • Azure Key Vault

We can use Databricks-backed as a storage medium for the secrets without the need for a PREMIUM plan, however either to use Azure Key Vault or on the other hand the use of granular permissions in both cases, it will be necessary to hire the PREMIUM plan.

It is important to note that if the Key Vault exists in a different tenant than the one hosting the Databricks workspace, the user creating the scope must have permissions to create service principals on the tenant’s key vault, otherwise the following error will be thrown.

Unable to grant read/list permission to Databricks service principal to KeyVault

Because Azure Key Vault is external to Databricks, only read operations will be possible by default and cannot be managed from the Secrets API 2.0, Azure SetSecrets REST API or from the Azure UI portal must be used instead.

It is important to note, that all users will have access to the secrets of the same KEY VAULT even if they are in different scopes, it is considered good practice to replicate the secrets in different Key Vaults according to subgroups even if they may be redundant.

Now with RBAC [4] (role-based access control) it is possible to control the access to the secrets of the Vault that have this service activated through different roles, these roles must be assigned to the user.

The scopes can be consumed from the dbutils library, if the value is loaded correctly it appears as REDACTED.

dbutils.secrets.get(scope = "scope_databricks_scope_name", key = "secret_name")

On-premise connections

Finally, it is necessary to comment that it is also possible to establish an on-premise connection for our Data Plane in Azure, for this it is essential that it is hosted in our own network (VNET injection).

Databricks architecture in Azure (source: Databricks)

Azure defines as the main method to establish this on-premise connection using Transit Virtual Network, following these steps:

  1. Create a Network Gateway (VPN or ExpressRoute) between the transit network and on-premise, for this we must create both the Customer Gateway on the on-premise side and the Virtual Gateway on the Azure side.
  2. Establish the peering between the Data Plane and the transit network. Once the peering is established Azure Transit configures all the routes, however the return routes to the Control Plane for the Databricks clusters are not included, for this the user-defined routes should be configured and associated to the subnets of the Data Plane.

Other alternative solutions could also be employed through the use of Custom DNS or the use of a virtual appliance or firewalls.

Referencias

[1] Customer-managed VNET Databricks guide. [link] (January 26, 2022)

[2] Secure Cluster Connectivity. [link] (January 26, 2022)

[3] Subnetwork Delegation. [link] (January 3, 2022)

[4] Role-based access control [link] (October 27, 2021)

[5] Databricks secret scopes [link] (January 26, 2022)

Navegation

Glossary

Architecture

Workload plans and types

Networking

Identity and Access Management

References

Authors

Do you want to know more about what we offer and to see other success stories?
DISCOVER BLUETAB

Francisco Linaje

AWS Solutions Architect

Gabriel Gallardo Ruiz

Senior Data Architect

SOLUTIONS, WE ARE EXPERTS

DATA STRATEGY
DATA FABRIC
AUGMENTED ANALYTICS

You may be interested in

Workshop Ingeniería del caos sobre Kubernetes con Litmus

July 7, 2021
READ MORE

LakeHouse Streaming on AWS with Apache Flink and Hudi (Part 1)

April 11, 2023
READ MORE

Mi experiencia en el mundo de Big Data – Parte II

February 4, 2022
READ MORE

Serverless Microservices

October 14, 2021
READ MORE

CDKTF: Otro paso en el viaje del DevOps, introducción y beneficios.

May 9, 2023
READ MORE

El futuro del Cloud y GenIA en el Next ’23

September 19, 2023
READ MORE

Filed Under: Blog, Outstanding, Practices, Tech

Mi experiencia en el mundo de Big Data – Parte II

February 4, 2022 by Bluetab

Mi experiencia en el mundo de Big Data - Parte II

David Emmanuel Reyes Núñez

Senior Data Engineer

En la entrega anterior (adjunto) creamos los scripts para enlistar y descargar archivos desde Google Drive hacia nuestro filesystem local.

En esta entrega continuaremos con el código de la función processDriveFiles.py y crearemos los scripts para hacer la carga de archivos hacia Google Cloud

La funcionalidad de este script es procesar los archivos listados en nuestro archivo parameters.csv, los cuales tengan el parámero Status con valor 1, recordemos que esto le indica a nuestro programa si el archivo se descargará y procesará o no.

A continuación, el código básico de esta función. Para nuestro ejemplo solo incluiremos archivos con extensión csv y separados por pipes “|”.

En pasos anteriores ya descargamos nuestro archivo al servidor local, el paso siguiente será ingestarlo en Big query y subir el archivo a nuestro proyecto de GCP.

El siguiente código se encarga de validar el archivo e ingestarlo hacia nuestro destino definido.

#Validamos que el tamaño del archivo sea mayor a 0 para poder cargarlo al destino definido en el archivo de configuración, en este caso nuestro destino es Google Cloud Storage y BigQuery, al cual le dimos el valor 1 en nuestro archivo.
file_size=os.stat(props['archivo_origen']).st_size

if (int(file_size)>0):
   if(int(props['Destino'])=1):

#Tenemos las variables siguientes, sus valores son devueltos por la función upload_GCS_BQ:
#exit_codeBQ  - Bandera para indicar si la ingesta fue exitosa o no.
#registros    - Almacena el numero de registros del archivo.
#Timestamp_date – La fecha en que se hace la ingesta.
#strerror  - Si hay error en la ingesta, esta variable almacena el #código del error
                           exit_codeBQ,registros,Timestamp_Date,strerror=upload_GCS_BQ(creds,props,item['id'])
else:
    print('archivo vacio')

#Al final del proceso, eliminamos los archivos descargados a nuestro servidor, para liberar el espacio ocupado

file_name=str(props.get('archivo_origen')).split('.')
    fname = file_name[0]+'.*'
    r = glob.glob(fname) #función usada por python para buscar archivos
    for i in r:
        print('Eliminando..'+str(i))
        os.remove(i)


A continuación, el código de la función upload_GCS_BQ el cual realiza la ingesta del archivo al proyecto de Google Cloud definido en el archivo de configuración.

#Librerias de GCP
from google.cloud import bigquery
from google.cloud import storage
from google.api_core.exceptions import BadRequest
from google.cloud.exceptions import NotFound
from apiclient.errors import HttpError
#Biblioteca de Python para manejo de archivos csv
import csv

def upload_GCS_BQ(creds,props,file_id):

    exit_codeBQ=0
    strerror=""
    registros=0
    Timestamp_Date = datetime.datetime.today().strftime('%Y-%m-%d %H:%M:%S.%f %Z') # obtenemos la fecha de sistema en formato Timestamp

        #Se realiza la carga a Google Cloud Storage
        Current_Date = datetime.datetime.today().strftime ('%Y-%b-%d %H_%M_%S')
        #Dentro de props, vienen las propiedades del archivo
        #a cargar, dividimos el nombre del archivo para agregarle
        #la fecha y así crear un archivo de respaldo
        if props.get('archivo_origen').find('.')!=-1:
            file_part=props.get('archivo_origen').split('.',1)
            filename_bkp=file_part[0]+' '+str(Current_Date)+'.'+file_part[1]
        else:
            filename_bkp=props.get('archivo_origen')+str(Current_Date)
        #usando funciones de las bibliotecas de google se realiza la carga del archivo a Google Cloud Storage
        try:
            bucket = creds.get('clientGS').get_bucket(props.get('Bucket_GCS'))

            blob = bucket.blob(props.get('Path_GCS')+props.get('archivo_origen'))
            blob.upload_from_filename(props.get('archivo_origen'))

            registros=0

            dest_bucket = creds.get('clientGS').get_bucket(props.get('Bucket_GCS'))

            new_blob_name=props.get('Path_GCS_bkp')+filename_bkp
            new_blob = bucket.copy_blob(
                             blob, dest_bucket, new_blob_name)


            #Seteamos la variable exit_codeBQ en 1 para validar que la carga fue exitosa
            exit_codeBQ=1
        #si hay errores en la carga se setea la variable a 0
        except BadRequest as e:
            for err in e.errors:
                error=err
            exit_codeBQ=0


La segunda parte de la función realiza la carga a BigQuery, a partir del archivo que ya está en nuestro bucket de Google Cloud Storage

# Configuramos las opciones de la tabla definidas en el API de BigQuery
        dataset_ref =   creds.get('clientBQ').dataset(str(props.get('DataSet_BQ')))
        job_config = bigquery.LoadJobConfig()
        job_confighis = bigquery.LoadJobConfig()
        job_config.skip_leading_rows = 1
        job_confighis.skip_leading_rows=1
        job_config.field_delimiter = '|'
        job_confighis.field_delimiter = '|'
        job_config.write_disposition = 'WRITE_TRUNCATE'
        job_confighis.write_disposition = 'WRITE_APPEND'
        job_config.autodetect=True
        job_confighis.autodetect=True

#Establecemos el formato de origen de nuestro archivo como CSV
        job_config.source_format = bigquery.SourceFormat.CSV
        job_confighis.source_format = bigquery.SourceFormat.CSV
        uri = "gs://"+props.get('Bucket_GCS')+"/"+props.get('Path_GCS')+props.get('archivo_origen') #Este es el path de nuestro archive en Cloud Storage

        try:
            load_job = creds.get('clientBQ').load_table_from_uri(
                uri, dataset_ref.table(props.get('Tabla')), job_config=job_config)  # API request

            load_job.result()  #Espera a que termine la carga de la tabla.
            destination_table = creds.get('clientBQ').get_table(dataset_ref.table(props.get('Tabla')))
            registros=destination_table.num_rows
#Obtenemos el id de la tabla a partir de las propiedades definidas
table_id=str(props.get('proyecto')) +'.'+str(props.get('DataSet_BQ'))+'.'+str(props.get('Tabla'))

            table = creds.get('clientBQ').get_table(table_id)




#Agregamos un campo para colocar la fecha de modificación de la tabla
            original_schema = table.schema
            new_schema = original_schema[:]  # Creates a copy of the schema.
            new_schema.append(bigquery.SchemaField("FECHA_MODIFICACION", "TIMESTAMP"))

            table.schema = new_schema
            table = creds.get('clientBQ').update_table(table, ["schema"])

#Hacemos un update para agregar la fecha de modificación
queryUpdate="UPDATE "+str(props.get('DataSet_BQ'))+"."+str(props.get('Tabla')) +" SET FECHA_MODIFICACION = TIMESTAMP('"+Timestamp_Date.strip() +"') WHERE TRUE"
            dml_statement = ("UPDATE "+str(props.get('DataSet_BQ'))+"."+str(props.get('Tabla')) +" SET FECHA_MODIFICACION = TIMESTAMP('"+Timestamp_Date.strip() +"') WHERE TRUE")
            query_job = creds.get('clientBQ').query(dml_statement)
            query_job.result()

                     #Seteamos la variable exit_codeBQ en 1 para validar que la carga fue exitosa

            exit_codeBQ=1
  #si hay errores en la carga se setea la variable a 0
except BadRequest as e:
            for err in e.errors:
                strerror=str(err)

            exit_codeBQ=0

    #Con este return devolvemos los valores de cada variable a la función principal
    return exit_codeBQ,registros,Timestamp_Date,strerror


Este es el Código básico para cargar nuestros archivos en Google Cloud Storage y Big Query, haciendo uso de las funciones incluidas en sus APIs.

Para mayor referencia de su uso, puedes consultar los siguientes enlaces:

Google Drive: https://developers.google.com/drive/api/v2/about-sdkGoogle Cloud Storage: https://cloud.google.com/storage/docs/reference/libraries#client-libraries-usage-pythonGoogle Big Query: https://cloud.google.com/bigquery/docs/reference/libraries#client-libraries-usage-pythonCargar un archivo CSV desde Cloud Storage:https://cloud.google.com/bigquery/docs/loading-data-cloud-storage-csv

¿Quieres saber más de lo que ofrecemos y ver otros casos de éxito?
DESCUBRE BLUETAB

SOLUCIONES, SOMOS EXPERTOS

DATA STRATEGY
DATA FABRIC
AUGMENTED ANALYTICS

Te puede interesar

Spying on your Kubernetes with Kubewatch

September 14, 2020
LEER MÁS

Snowflake, el Time Travel sin DeLorean para unos datos Fail-Safe.

February 23, 2023
LEER MÁS

Desplegando una plataforma CI/CD escalable con Jenkins y Kubernetes

September 22, 2021
LEER MÁS

5 common errors in Redshift

December 15, 2020
LEER MÁS

Container vulnerability scanning with Trivy

March 22, 2024
LEER MÁS

MDM as a Competitive Advantage in Organizations

June 18, 2024
LEER MÁS

Filed Under: Blog, Tech

Cómo preparar la certificación AWS Data Analytics – Specialty

November 17, 2021 by Bluetab

Cómo preparar la certificación AWS Data Analytics - Specialty

Sergi Lehkyi

Data Engineer

Sobre la certificación

El examen de especialidad AWS Data Analytics se centra principalmente en los servicios de AWS relacionados con datos, cubriendo los dominios:

  • Recolección de datos.
  • Gestión de datos y almacenamiento.
  • Procesamiento.
  • Análisis y visualización.
  • Seguridad.

El examen trata en profundidad los siguientes servicios de AWS:

  • Amazon S3
  • Amazon Redshift
  • Amazon Kinesis
  • Amazon EMR
  • Amazon ElasticSearch
  • Amazon Athena
  • AWS Glue
  • Amazon QuickSight
  • AWS Lake Formation
  • Amazon Managed Streaming for Apache Kafka (Amazon MSK)

*Todos los servicios de datos que puedan interactuar con los anteriores (SageMaker, Backup, Glacier, GuardDuty etc.)

Se puede encontrar más en la página web de [AWS Datalakes and Analytics], también aquí está la [guía oficial del examen] y [preguntas de muestra].

Todo el contenido de este artículo es válido para el examen de 2021. Recomendamos que revises si existe alguna actualización del examen.


Sobre el coste

El coste del examen es de $300 (€270 + 21% IVA si estás en España). Además, si ya has realizado otros exámenes de AWS, obtienes un 50% de descuento en el siguiente, por lo que éste examen sale por solo €163,35. Antes de la prueba oficial se puede hacer un examen de práctica que cuesta $40 (€36 + 21% de IVA si estás en España) y nuevamente, si ya obtuviste cualquier otra certificación de AWS, el coste es cero.


Dónde y cómo

Puedes realizar el examen en línea o ir a un centro de pruebas. Recomendamos ir a un centro de pruebas oficial, principalmente por la estabilidad de la conexión a internet. Es obligatorio el uso de mascarilla en la realización presencial. Sobre la documentación, es importante presentar dos acreditaciones.


Preparación

Con aproximadamente 2 horas al día (seis días a la semana) se puede preparar para el examen en un periodo de 6-8 semanas, siempre contando con experiencia previa en los servicios mencionados.

Recursos útiles durante la preparación:

[AWS Certified Data Analytics Specialty Exam Study Path from Tutorials Dojo] – es una lista bastante completa de temas que debes verificar antes del examen, con algunas preguntas de muestra, hojas de referencia para los servicios de análisis y algunos escenarios comunes en las preguntas del examen.

[AWS Analytics Overview] – un documento técnico con la descripción general de todos los servicios de análisis de AWS.

[Data Lakes and Analytics] – otra descripción general de los servicios de análisis de AWS.

[Data Analytics Fundamentals] – curso oficial de AWS, recomendable para comenzar la preparación.

[Exam Readiness: AWS Certified Data Analytics – Specialty] – curso oficial de AWS que te ayudará a cubrir todos los temas cubiertos en el examen.

[Visualizing with QuickSight] – un plan de estudio para mejorar tu comprensión sobre QuickSight. Imprescindible para dominar la parte de visualización del examen.

[AWS Hadoop Fundamentals] – aunque está un poco fuera de alcance, ayuda a comprender mejor Hadoop y cómo se integra en AWS EMR. Si conoces perfectamente Hadoop, este curso no es necesario.

Otros cursos de [AWS Training] cubriendo S3, RDS, SageMaker, etc. serán buenos para expandir su conocimiento ya que hay algunas preguntas que tocan estos temas y los cursos son realmente breves, pero informativos. En especial, echa un vistazo a todo lo relacionado con S3.

[Tutorials Dojo’s AWS Certified Data Analytics Specialty Practice Exams 2021] – esencial para poner a prueba tus conocimientos y descubrir dónde están tus puntos débiles. También es un buen indicador de su preparación para el examen; es recomendable obtener un 90% antes del examen.


Conclusión

Los exámenes de certificación de AWS necesitan esfuerzo y dedicación pero además, tener experiencia práctica ayuda mucho para enfrentarte a los mismos. Por ejemplo, si trabajas habitualmente con AWS Glue, seguramente no te hará falta estudiar mucho acerca de este servicio porque ya conoces sus capacidades y funcionalidad a partir de tu trabajo del día a día. Muchas veces esta experiencia es más relevante de cara al examen que revisar algunos posibles escenarios teóricos: si te has enfrentado directamente con los problemas estarás mucho más seguro de cara al examen.

Espero que este pequeño resumen te ayude a preparar la certificación y consigas mejorar tus capacidades profesionales en el análisis de datos. Anímate a realizarla y veras que, aunque requiere esfuerzo, es una meta perfectamente alcanzable.

¿Quieres saber más de lo que ofrecemos y ver otros casos de éxito?
DESCUBRE BLUETAB
Sergi Lehkyi
Data Engineer

En mi camino profesional he pasado por desarrollo web, administración de bases de datos, ciencia de datos y últimamente estoy enfocado en las tecnologías y soluciones de Cloud, especialmente AWS.

SOLUCIONES, SOMOS EXPERTOS

DATA STRATEGY
DATA FABRIC
AUGMENTED ANALYTICS

Te puede interesar

Boost Your Business with GenAI and GCP: Simple and for Everyone

March 27, 2024
LEER MÁS

Databricks on AWS – An Architectural Perspective (part 2)

March 5, 2024
LEER MÁS

De documentos en papel a datos digitales con Fastcapture y Generative AI

June 7, 2023
LEER MÁS

We have a Plan B

September 17, 2020
LEER MÁS

Databricks on AWS – An Architectural Perspective (part 1)

March 5, 2024
LEER MÁS

Cómo depurar una Lambda de AWS en local

October 8, 2020
LEER MÁS

Filed Under: Blog, Practices, Tech

Mi experiencia en el mundo de Big Data – Parte I

October 14, 2021 by Bluetab

Mi experiencia en el mundo de Big Data - Parte I

David Emmanuel Reyes Núñez

Senior Data Engineer

Hace casi dos años (septiembre 2019), no sabía absolutamente nada de tecnologías Big Data, hoy sé que, aunque ya conozco y he interactuado con algunas de ellas, me falta mucho camino por recorrer y muchas cosas por aprender. Todo empieza confiando en ti y a veces necesitas el impulso de alguien que confíe en ti.

 Me ha gustado tanto este tipo de tecnologías que incluso en este par de años, he podido tomar un par de diplomados y concluir recientemente una Maestría en Análisis y Visualización de Datos.

En esta ocasión quiero compartir una de las experiencias que he tenido con estas tecnologías, la cual se trata de realizar ingestas de archivos hacia Google BigQuery  y Google Cloud Storage, utilizando Google Drive como repositorio fuente.

¿Qué necesitamos?

En este primer articulo haremos uso de Google Drive API y Python 2.6 o superior.

Necesitamos también tener proyecto de Google Cloud Platform con la API habilitada. Para crear un proyecto y habilitar una API, haz clic aquí

Debemos ver una pantalla similar a esta:

Seleccionamos el tipo de aplicación que necesitamos y se nos genera un archivo JSON, llamado credentials.json, que podemos descargar y ubicar en algún directorio que sea sencillo de identificar:

También necesitamos credenciales de autorización para una aplicación de escritorio. Para aprender a crear credenciales para una aplicación de escritorio, haz clic aquí.

Ejecutamos el siguiente comando en la consola para instalar las librerías que utilizaremos:

pip3 install google-api-python-client google-auth-httplib2 google-auth-oauthlib

Una vez que tenemos configurado nuestro ambiente, comenzamos a crear los módulos de nuestra aplicación.

  • Archivo de Configuración

Para nuestro primer script de Python, necesitamos un archivo que guarde nuestra configuración de rutas y elementos, podemos llamarlo config.ini, y lo llenaremos como muestra el ejemplo que sigue:

[GENERAL_CONFIG] —secciónKey_file_location= path del archive json de credencialesscopes = https://www.googleapis.com/auth/drive https://www.googleapis.com/auth/cloud-platform (los scopes sirven para identificar las APIs que usaremos) CompressionLevel = 9ForwardX11 = yes [DRIVE_API] — en esta sección colocamos los id’s del Drive al que nos queremos conectar, se encuentra ubicado después del ultimo slash (/) de la URL:

drive_id = 1-jrMx9oDTOO9eN7ZGcU5tSZVTKtD
folder_2 = 1i70h0VBdL0Gzw9xR9FiO2gfBFxSQz

Creamos el script de Python que leera nuestro archive config.ini mediante el siguiente código de Python:

import configparser
import datetime

def readConfig():
    #Obtenemos la fecha del sistema, que nos servirá para nombrar el archivo de Log
    fileDate = datetime.datetime.today().strftime('%Y-%m-%d')

    config = configparser.ConfigParser()
    config.read('./config/Config.ini') #path donde se ubica el archivo.ini
    general_config=config['GENERAL_CONFIG'] #referencia a la seccion
    drive_api=config['DRIVE_API']

    readConfig.conf_key_file=general_config['key_file_location']
    readConfig.scopes=general_config['scopes']

    readConfig.team_drive=drive_api['team_drive']

    #generamos el nombre para el archivo de log, con la fecha de sistema
    fileLogMain='MyLogFile.log'
    sfileLogMain =fileLogMain.split('.')
    fileLogMain=sfileLogMain[0]+'_'+fileDate+'.'+sfileLogMain[1]

  • Archivo de parámetros

Aquí es donde comenzamos a hablar de GCP.  Si queremos descargar archivos específicos de nuestro drive, tenemos que crear un archivo en donde le indiquemos el nombre, la extensión, el proyecto GCP de destino, el bucket de GS donde lo subiremos y el nombre de la tabla que creará en bigQuery.

Creamos un archivo parameters.csv con la siguiente estructura:

Nombre_Archivo|Proyecto_GCP|Bucket_GCP|DataSet_BQ|Tabla_BQ|Path_GS|Status

Archivo1.csv|mi_proyecto|mi_bucket|raw_data|mi_tabla_bq|path/gs|1
Archivo2.csv|mi_proyecto|mi_bucket2|raw_data|mi_tabla_bq|path2/gs|0


La última columna, indica el status para saber si se descargará o no el archivo (1=Activo, 0=Inactivo)

Nota: Debemos contar con permisos y credenciales para los proyectos a los que queramos subir el archivo, este tema lo iremos abordando en siguientes entregas. Ahora solo nos limitaremos a la parte de descargar un archivo desde Google Drive hacia nuestro disco local.

El script de Python para leer y descargar los archivos es el siguiente:

#Librerias para lectura del archivo, autenticación de servicios y lectura de archivos csv
from modules.readConfig import readConfig
from modules.auth import get_service
from modules.processDriveFiles import get_FoldersList
import logging
import csv
import os,glob

def readProperties():
    #Configuramos los niveles de logging
    logging.basicConfig(level=logging.INFO,
                        format='%(asctime)s %(name)-8s %(levelname)-8s %(message)s',
                        datefmt='%m-%d %H:%M',
                        filename=readConfig.log_file_main,
                        filemode='a')
    logging.info('Inicio...')
    #Comienza la lectura del archivo de parámetros
   For row in reader:
    with open(readConfig.params_file, 'r', encoding='utf-8') as f:

        reader = csv.DictReader(f, delimiter='|')
        props = {}
        api_name='drive'
        api_version='v3'
        scopes=[readConfig.scopes]
        key_file_location=readConfig.conf_key_file


        #Validamos que el archivo que queremos esté activo para poder descargarlo y guardamos los parámetros en un arreglo.
        if row['Status']==1:
                props ={'nombre_archivo':row['Nombre_Archivo],'proyecto':row['Proyecto_GCP'],'DataSet_BQ':row['DataSet_BQ'],'Tabla':row['Tabla_BQ'],'Bucket_GCP':row['Bucket_GCP'],'Path_GS':row['Path_GS'], 'Status':row['Status'

#Funciones para autenticación y obtener el listado de folders
creds = get_service(api_name,api_version,scopes,key_file_location,
                        props)
        get_FoldersList(creds,props)
        f.close()



#funcion get_service (ubicada en el módulo auth.py) Esta función nos servirá para seleccionar el archivo de credenciales que usaremos para autenticarnos en Google drive
def get_service(api_name, api_version, scopes, key_file_location,props):
        key_file_location='./auth/driveCredentials.json'

credentialsDrive = service_account.Credentials.from_service_account_file(
            key_file_location, scopes=scopes)


#funcion get_FoldersList. Una vez autenticados, nos permitirá listar los folders de nuestro Google Drive de acuerdo con los parámetros que le enviemos. Esta contenida en el script processDriveFiles.py



def get_FoldersList(creds,props):

    # Obtiene un listado de los Google Drive folders
        done = True
        logging.info('Ejecutando consulta: ')
        query = "mimeType!='application/vnd.google-apps.folder' and name='"+props.get('archivo_origen')+"' and parents!='"+readConfig.success_drive+"' and parents!='"+readConfig.failure_drive+"' and starred=False and trashed=False"
        response = creds.get('service').files().list(
                q=query,
                fields='*',
                orderBy='folder',
                driveId=readConfig.team_drive,
                corpora='drive',
                includeItemsFromAllDrives=True,
                supportsAllDrives=True).execute()

        items = response.get('files', [])

        if not items:
                logging.info('No se han encontrado archivos')
        else:
                for item in items:
                #descargamos el archivo
                    file_id = item['id']
                    fh = io.FileIO(item['name'],'w')

                    request = creds.get('service').files().get_media(fileId=file_id)
                    fh = io.FileIO(item['name'],'w')
                    downloader = MediaIoBaseDownload(fh, request)
                    done = False

       statusdw=0
       #Se realiza la descarga
       while (done is False and int(statusdw)<100):
              file_ext=''
              status, done = downloader.next_chunk()
              logging.info('status: ')
              statusdw=(int(status.progress())*100)
              logging.info(int(statusdw))
              logging.info('Descargando: '+item['name']+" %d%%." % int(statusdw))
              logging.info('Descargando: '+item['name']+" %d%%." % int(status.progress() * 100))


En esta parte, ya debemos ver nuestro archive descargado en el directorio local de la aplicación.

Esta es la primera entrega de nuestro administrador de archivos, el objetivo de este desarrollo es llevar archivos desde Google Drive hacia Google Cloud. En la siguiente entrega continuaremos con el código de la función processDriveFiles.py y crearemos los scripts para hacer la carga de archivos hacia Google Cloud.

¿Quieres saber más de lo que ofrecemos y ver otros casos de éxito?
DESCUBRE BLUETAB

SOLUCIONES, SOMOS EXPERTOS

DATA STRATEGY
DATA FABRIC
AUGMENTED ANALYTICS

Te puede interesar

Azure Data Studio y Copilot

October 11, 2023
LEER MÁS

Bank Fraud detection with automatic learning II

September 17, 2020
LEER MÁS

Bank Fraud detection with automatic learning

September 17, 2020
LEER MÁS

Using Large Language Models on Private Information

March 11, 2024
LEER MÁS

MICROSOFT FABRIC: Una nueva solución de análisis de datos, todo en uno

October 16, 2023
LEER MÁS

CLOUD SERVICE DELIVERY MODELS

June 27, 2022
LEER MÁS

Filed Under: Blog, Tech

Serverless Microservices

October 14, 2021 by Bluetab

Serverless Microservices

Francisco Linaje

AWS Solutions Architect

En esta práctica cloud veremos como construir microservicios dentro de AWS siguiendo el paradigma serverless. Este tipo de solución permite disponer de sistemas completamente administrados por AWS donde nosotros no deberemos preocuparnos por disponibilizar los recursos o administrarlos, simplemente especificaremos dentro de su configuración las políticas de ejecucion y escalado si se necesitasen, el pago por tanto es exclusivamente por uso.

Requisitos

Para poder realizar esta práctica deberemos disponer de las siguientes instalaciones que nos permitirán poder desarrollar los microservicios y operar el entorno.

  • Terraform: Desde donde crearemos y desplegaremos nuestro backend e infra.
  • Un usuario con credenciales de acceso al cli de AWS (access_key y secret_key) y permisos necesarios para operar los servicios empleados en la práctica.
  • AWS cli v2: Permitirá configurar los credenciales con aws configure, opcionalmente se pueden realizar exports del access_key y secret_key.
  • Un IDE en este caso visual-studio-code
  • Conocimiento básico en Api Rest y AWS
  • Postman

Overview

Se plantea un escenario donde diferentes usuarios mediante aplicaciones multiplataforma acceden a diferentes recursos dentro de la app consumiendo una API Rest segura desplegada en AWS, para ello deberán en primer lugar autenticarse contra el pool de cognito para obtener un token JWT que les permitirá consumir los diferentes endpoints de la API.

Autenticación y Autorización

Para poder ofrecer seguridad a la API y que sus servicios solo sean consumidos por usuarios autorizados, debemos emplear un broker que nos pueda ofrecer autenticacion y a su vez autorizacion sobre estos servicios.

En primer lugar deberemos de entender el flujo que sigue un usuario para poder ser autenticado y autorizado para consumir un microservicio. En el siguiente diagrama se pueden ver como en una serie de pasos un usuario puede consumir el endpoint.

  1. El usuario se autentica mediante sus credenciales contra el broker.
  2. Si los credenciales son correctos, el broker generara un token JWT que serviría como mecanismo de autorización al poder validar que el usuario es quien dice ser.
  3. Este token deberá emplearse en todas las llamadas a la API Rest, para ello se enviará en el header de Authorization junto a un prefijo Bearer.
  4. Si el token es validado por el broker, se le otorgará acceso al consumo del microservicio.

¿Que es JWT o Json Web Token?

Json Web Token es un estándar abierto (RFC 7519) donde se define una forma autónoma de asegurar integridad en los datos enviados gracias a que va firmada digitalmente con HMAC (firma simetrica – misma clave) o RSA(firma asimetrica – par de claves privada/publica) y asi asegurar que el peticionario es una entidad segura. Además estos tokens pueden estar encriptados adicionalmente para ocultar los reclamos a terceros. El escenario principal donde se emplea es en la autorización del peticionario.

Cada token JWT consta de tres partes separados por un “.” de la forma header.payload.signed codificados en base64 por separado.

Header: Indica el tipo de token y su firma, en el caso de RS256 incluirá el kid que identifica la clave pública del emisor del Token que se empleara para verificar la firma. Mediante el iss del payload y el kid de la clave podremos ver en el navegador https:///.well-known/jwks.json la firma publica empleada para descifrar el token.

Payload: Contiene los claims que permiten verificar los atributos de la generación del token: iss (emisor), aud (audience), exp( expiracion) y otros campos que se puedan añadir adicionalmente para enviar información.

AWS Cognito

Cognito es un servicio completamente administrado que ofrece autenticación de usuarios para aplicaciones multiplataforma, además permite el empleo de identidades federadas como Google, Amazon, Facebook, etc para su registro.

Los usuarios podrán registrarse y loguearse contra un pool de usuarios que funciona como directorio de usuarios donde serán albergados los parámetros de autenticación: email, password, número de teléfono, etc. Se ofrecen además opciones de confirmación de usuario mediante código o enlace vía email o sms. Los usuarios autenticados recibirán un token de acceso que podrán emplear para recibir autorización a los microservicios de Api Gateway. Mediante otras opciones no planteadas en este caso de uso, se podrá recibir credenciales temporales STS de AWS para acceder directamente a servicios AWS mediante la función AssumeRoleWithWebIdentity mediante los pool de identidades.

Los usuarios emplearan la interfaz web de Cognito para autenticarse y recibir un código que podrán intercambiar por un token JWT que emplearán como autorización en los microservicios desplegados en Api Gateway.

Empezaremos creando nuestro pool de usuarios.

  • Asignaremos un nombre al pool.
  • Añadiremos el atributo de acceso y verificación, en este caso email.
  • Definiremos como se realiza la verificación: via enlace. Además si se hará por defecto via SNS “COGNITO_DEFAULT” o via SES “DEVELOPER”.
  • La recuperación de la cuenta se hará vía el email verificado, siendo la prioridad 1, como maxima prioridad en caso de añadir futuros métodos opcionales.
resource "aws_cognito_user_pool" "user_pool" {
        name = var.cognito.user_pool_name
        auto_verified_attributes = ["email"]
        username_attributes = ["email"]

        verification_message_template {
            email_subject_by_link = "APP Notification - Account Verification"
            email_message_by_link = "Please click the link to verify your email address: {##VERIFY EMAIL##}\n<br><br>\n"
            default_email_option = "CONFIRM_WITH_LINK"
        }

        email_configuration {
                email_sending_account = "COGNITO_DEFAULT"
        }

        account_recovery_setting {
            recovery_mechanism {
            name = "verified_email"
            priority =  1
            }
        }
    }

Por otro lado, activaremos la interfaz propia de AWS a modo de pruebas para poder realizar el proceso de autenticado contra cognito sin tener que realizar un desarrollo del frontend propio.

  • Indicamos que recibiremos un code para poder intercambiarlo por un token JWT, teniendo como scope el email.
  • El proveedor de identidad sera por default Cognito.
  • Indicaremos una url callback de prueba desde donde nos indicarán el code dentro de la url de la forma “?code=”.
resource "aws_cognito_user_pool_client" "client" {
  name = var.cognito.app_client_name
  user_pool_id = aws_cognito_user_pool.user_pool.id
  supported_identity_providers = ["COGNITO"]
  callback_urls = var.cognito.callback_urls
  allowed_oauth_flows_user_pool_client = var.cognito.user_pool_client
  allowed_oauth_flows = ["code"]
  allowed_oauth_scopes = ["openid","email"]
}

resource "aws_cognito_user_pool_domain" "main" {
  domain       = var.cognito.domain_name
  user_pool_id = aws_cognito_user_pool.user_pool.id
}

Autorización de los microservicios

En Api Gateway configuraremos un autorizador que recibirá el token JWT y comprobará la firma del token, como el emisor y audiencia añadidos en los propios scopes. El proceso de comprobación es automático permitiendo el acceso directo al servicio si este es válido o denegando mediante un unauthorized la request.

resource "aws_apigatewayv2_authorizer" "jwtAuth" {
  api_id           = aws_apigatewayv2_api.api.id
  authorizer_type  = "JWT"
  identity_sources = ["$request.header.Authorization"]
  name             = var.api.jwt_authorizer_name

  jwt_configuration {
    audience = [aws_cognito_user_pool_client.client.id]
    issuer   = "https://${aws_cognito_user_pool.user_pool.endpoint}"
  }
}

Obtención del token JWT

En primer lugar, deberemos abrir la interfaz proporcionada por Cognito para realizar los procesos de sign-up, sign-in. La podremos encontrar dentro de la consola de AWS, en el servicio de Cognito, dentro de la configuración del cliente de aplicación “Lanzar interfaz de usuario alojada”.

    1. Procederemos a registrar un usuario

    2. Nos pedira que confirmemos el usuario a través del enlace enviado a nuestra cuenta de correo introducida.

    3. El correo recibido tendrá la siguiente forma:

    4. Accedemos al enlace de VERIFY EMAIL

    5. Finalmente tendremos ya nuestro usuario confirmado en nuestro pool de usuarios de Cognito.

    6. Procedemos a logearnos en la interfaz de AWs empleada anteriormente y si los credenciales son correctos nos devolverá a la url de callback configurada cuando hemos creado el pool de usuarios con Terraform junto a un code que emplearemos posteriormente para obtener el token.

  1. Por último, para poder obtener el token debemos realizar una llamada al endpoint de Cognito /oauth2/token con los siguientes atributos en el body.
  • Metodo POST
  • Body
    • Aplicacion x-www-form-urlencoded.
    • Grant_type: authorization_code.
    • Client_id: tu id de la aplicación de Cognito.
    • Redirect_uri: url callback.
    • Code: código obtenido en la url de callback después de “?code=”

Obtendremos como respuesta el identity token (id_token) que contiene toda la informacion personal del usuario y es el que generalmente se empleará para la autorización y el access_token empleado principalmente para llamar a servicios externos sin incluir informacion personal del usuario. Dependiendo del caso de uso, si realmente la información aportada por el identity token no es necesaria, es recomendable emplear el access_token. Por ultimo el refresh token, se emplea principalmente para obtener un identity o access tokens nuevos.

Microservicios

Los microservicios seran desplegados en Api Gateway y tendrán como backend Lambda integrada como proxy y DynamoDB como bbdd. Todos estos servicios funcionan de forma completamente administrada siguiendo los objetivos serverless de esta práctica.

Vamos a definir brevemente estos servicios y ver cual es su papel dentro de la arquitectura.


AWS Api Gateway v2

Mediante Api Gateway podremos desarrollar APIs de una forma sencilla, segura y escalable, ademas de ofrecernos la integración con Lambda para poder operar sin aprovisionamiento. Solo funciona con HTTPs

Dispone de integración proxy para exponer por completo el request como input al backend. En el caso concreto del workshop se empleará Lambda Proxy Integration para poder consumir los parámetros desde el handler de la función vía el evento, para ello deberemos definir en la etapa de implementación POST como tipo, independientemente de que definamos el metodo HTTP del endpoint como GET.

Api Gateway es compatible con CloudFront como de CDN de la API, además es posible incorporar WAF como servicio de mitigación de ataques DDoS.

AWS actualmente dispone de dos versiones de Api Gateway, nosotros desplegaremos la última version, v2.

¿Que diferencias podemos encontrar? Los principales cambios introducidos con la version 2, se basan en:

  • Reducción de costes: 70%, 3.5$ vs 1$ por millón de peticiones.
  • Reducción de la latencia sobre el 50%.
  • Soporte a referencias cruzadas CORS.
  • JWT Authorizers a traves de OIDC y OAuth 2.0.
  • Disponible ruta y stages predeterminadas.
  • Integrado con SAM y CloudFormation.

Para poder crear nuestra Api deberemos crear los siguientes recursos

  • Api: indicando el nombre y su protocolo.
  • Un grupo de registros de Cloudwatch para la Api.
  • Un stage de implementación donde indicaremos el nombre de la implementacion y los parametros de los logs.
resource "aws_apigatewayv2_api" "api" {
  name          = var.api.api_name
  protocol_type = "HTTP"
}

resource "aws_cloudwatch_log_group" "api_gw" {
  name = "/aws/api_gw/${aws_apigatewayv2_api.api.name}"
  retention_in_days = 30
}

resource "aws_apigatewayv2_stage" "stage" {
  api_id = aws_apigatewayv2_api.api.id

  name        = var.api.stage_name
  auto_deploy = true


  access_log_settings {
    destination_arn = aws_cloudwatch_log_group.api_gw.arn

    format = jsonencode({
      requestId               = "$context.requestId"
      sourceIp                = "$context.identity.sourceIp"
      requestTime             = "$context.requestTime"
      protocol                = "$context.protocol"
      httpMethod              = "$context.httpMethod"
      resourcePath            = "$context.resourcePath"
      routeKey                = "$context.routeKey"
      status                  = "$context.status"
      responseLength          = "$context.responseLength"
      integrationErrorMessage = "$context.integrationErrorMessage"
    }
    )
  }
}

Una vez creada la Api, crearemos los dos endpoints que emplearemos en este workshop: GET,POST

Para ambos indicaremos:

  • Tipo de autorización: JWT
  • Tipo de integración AWS_PROXY, para recibir integramente en la funcion lambda la request
  • Metodo de integración sera POST aun cuando el método del endpoint se declare como GET, ya que Lambda solo se activa a traves de peticiones POST.
  • Id del autorizador creado jwtAuth que tendrá como audience el id de la aplicación Cognito creada y su endpoint como issuer.
  • Se creará además un permiso de ejecución de la función Lambda especificada para su ejecución por parte de ApiGateway



GET

#### GET
resource "aws_apigatewayv2_integration" "get_item_app_integration" {
  api_id           = aws_apigatewayv2_api.api.id
  integration_type = "AWS_PROXY"
  description               = "Lambda GET example"
  integration_method        = "POST"
  integration_uri           = aws_lambda_function.get_item_app.invoke_arn
}

resource "aws_apigatewayv2_route" "get_item_app_route" {
  api_id = aws_apigatewayv2_api.api.id

  route_key = "GET /user"
  target    = "integrations/${aws_apigatewayv2_integration.get_item_app_integration.id}"
  authorization_type = "JWT"
  authorizer_id = aws_apigatewayv2_authorizer.jwtAuth.id
}

resource "aws_lambda_permission" "get_item_app_execution" {
  statement_id  = "AllowExecutionFromAPIGateway"
  action        = "lambda:InvokeFunction"
  function_name = aws_lambda_function.get_item_app.function_name
  principal     = "apigateway.amazonaws.com"
  source_arn = "${aws_apigatewayv2_api.api.execution_arn}/*/*"
}

POST

resource "aws_apigatewayv2_integration" "create_item_app_integration" {
  api_id           = aws_apigatewayv2_api.api.id
  integration_type = "AWS_PROXY"
  description               = "Lambda example"
  integration_method        = "POST"
  integration_uri           = aws_lambda_function.create_item_app.invoke_arn
}

resource "aws_apigatewayv2_route" "create_item_app_route" {
  api_id = aws_apigatewayv2_api.api.id

  route_key = "POST /user"
  target    = "integrations/${aws_apigatewayv2_integration.create_item_app_integration.id}"
  authorization_type = "JWT"
  authorizer_id = aws_apigatewayv2_authorizer.jwtAuth.id
}

resource "aws_lambda_permission" "create_item_app_execution" {
  statement_id  = "AllowExecutionFromAPIGateway"
  action        = "lambda:InvokeFunction"
  function_name = aws_lambda_function.create_item_app.function_name
  principal     = "apigateway.amazonaws.com"
  source_arn = "${aws_apigatewayv2_api.api.execution_arn}/*/*"
}

AWS Lambda

Para el desarrollo de la lógica de nuestros microservicios emplearemos AWS Lambda, servicio de computación completamente administrado con escalado automático. Donde se definen unos recursos de memoria y CPU para realizar la ejecución de cada función. Soporta de forma nativa lenguajes como Java, NodeJS, Python, etc. Las funciones son albergadas en un paquete de implementación del tipo zip alojadas en un bucket de S3 interno o creado por nosotros.



En primer lugar, crearemos el rol de ejecución, donde además definiremos que acciones se pueden ejecutar dentro de estas y sobre que servicios, en nuestro caso simplemente permitiremos acciones CRUD sobre la tabla DynamoDB especifica que crearemos posteriormente.

  • Crearemos el rol de Lambda y daremos permisos al servicio de Lambda para asumirlo
  • Crearemos dos políticas básicas que serán asignadas a este rol: ejecución (permiso para cargar registros en CloudWatch) y una segunda política custom donde estarán definidas las acciones que podrán realizarse sobre la tabla de DynamoDb empleada para el workshop.
resource "aws_iam_role" "lambda_exec_dev" {
  name = "serverless_lambda_dev"

  assume_role_policy = jsonencode({
    Version = "2012-10-17"
    Statement = [{
      Action = "sts:AssumeRole"
      Effect = "Allow"
      Sid    = ""
      Principal = {
        Service = "lambda.amazonaws.com"
      }
    }
    ]
  })
}

resource "aws_iam_role_policy_attachment" "lambda_policy_attachment_dev" {
  role       = aws_iam_role.lambda_exec_dev.name
  policy_arn = "arn:aws:iam::aws:policy/service-role/AWSLambdaBasicExecutionRole"
}

resource "aws_iam_role_policy_attachment" "lambda_dynamodb_policy_attachment_dev" {
  role       = aws_iam_role.lambda_exec_dev.name
  policy_arn = aws_iam_policy.lambda_dynamodb_policy_dev.arn
}

resource "aws_iam_policy" "lambda_dynamodb_policy_dev" {
  name        = "lambda_dynamodb_policy_dev"
  description = "Lambda DynamoDB access"

  policy = jsonencode({
    Version = "2012-10-17"
    Statement = [
      {
        Action = [
          "dynamodb:Query",
          "dynamodb:GetItem",
          "dynamodb:PutItem",
          "dynamodb:UpdateItem",
          "dynamodb:BatchWriteItem",
          "dynamodb:BatchGetItem",
        ]
        Effect   = "Allow"
        Resource = [aws_dynamodb_table.app_table.arn]
      },
    ]
  })
  depends_on = [aws_dynamodb_table.app_table]
}

Las funciones irán recogidas en un zip con el codigo Python que será subido a un bucket interno que crearemos expresamente para albergarlas. En cada función indicaremos su handler, runtime, rol de ejecución y el bucket/objeto donde poder encontrar el paquete de funciones.

data "archive_file" "lambda_functions_package" {
  type = "zip"

  source_dir  = "${path.module}/scripts/"
  output_path = "${path.module}/scripts/crud_lambdas.zip"
}

resource "aws_s3_bucket_object" "lambda_functions_package_object" {
  bucket = aws_s3_bucket.internal_dev.bucket
  key    = "crud_lambdas.zip"
  source = data.archive_file.lambda_functions_package.output_path
  etag = filemd5(data.archive_file.lambda_functions_package.output_path)
}

resource "aws_s3_bucket" "internal_dev" {
  bucket = var.bucket_name
  acl    = "private"
}

Para su creacion simplemente indicaremos el nombre de la función Lambda, rol de ejecución, runtime, la función de ejecucíon, el bucket y el zip donde estan alojadas.

  • La función get_item_app nos devolvera el usuario buscado por id.
  • La función create_item_app permitira guardar el usuario en bbdd.
resource "aws_lambda_function" "get_item_app" {
  function_name = "get_user"
  handler       = "get_user.lambda_handler"
  runtime       = "python3.6"

  s3_bucket = aws_s3_bucket.internal_dev.bucket
  s3_key    = aws_s3_bucket_object.lambda_functions_package_object.key
  source_code_hash = data.archive_file.lambda_functions_package.output_base64sha256
  role = aws_iam_role.lambda_exec_dev.arn
}

resource "aws_lambda_function" "create_item_app" {
  function_name = "create_user"
  handler       = "create_user.lambda_handler"
  runtime       = "python3.6"

  s3_bucket = aws_s3_bucket.internal_dev.bucket
  s3_key    = aws_s3_bucket_object.lambda_functions_package_object.key
  source_code_hash = data.archive_file.lambda_functions_package.output_base64sha256
  role = aws_iam_role.lambda_exec_dev.arn
}

Estas funciones Python emplearán la librería boto3 para poder realizar de una forma sencilla y rápida el conector contra la tabla de DynamoDB, estarán alojadas bajo el directorio de /scrips.

dynamodb = boto3.resource('dynamodb')
table = dynamodb.Table('AppDummy')

A partir de este conector mediante table.get_item() o table.create_item() podremos realizar nuestras operaciones GET y POST respectivamente. Si la acción se ejecuta correctamente lanzaremos un codigo 200 y devolveremos el objeto añadido/obtenido.

  • En la funcion create_user obtendremos los atributos del body de la request que se encontrarán en el propio evento al ser una función integrada como AWS_PROXY.
item = json.loads(event["body"])
user = item["User"]
...
table = dynamodb.Table('AppDummy')
    response = table.put_item(
        Item=user
    )
...
  • En la función get_user encontraremos el atributo de búsqueda UserId dentro del evento en “queryStringParameters”.
id = str(event["queryStringParameters"]['UserId'])
...
response = table.get_item(
        Key={
            'UserId': id
        }
    )
...

AWS DynamoDB

Por último, crearemos una tabla básica para albergar los atributos de nuestros usuarios, tendrá simplemente como PK el id de usuario en string para soportar alfanuméricos.

resource "aws_dynamodb_table" "app_table" {
  name           = "AppDummy"
  billing_mode   = "PAY_PER_REQUEST"
  hash_key       = "UserId"

  attribute {
    name = "UserId"
    type = "S"
  }
}

Despliegue

Mediante Terraform desplegaremos nuestra infraestructura, primero deberemos lanzar un init que descargará los plugins y inicializará nuestro directorio de trabajo con los archivos de configuración de AWS, para posteriormente ejecutar un plan, si el despliegue de recursos planificado por el plan concuerda con lo que buscamos finalmente ejecutaremos un apply para desplegar toda nuestra infra y realizar las pruebas.

En esta práctica, nuestro estado permanecera en local, no configuraremos AWS como backend para los estados de Terraform

terraform init

terraform plan -var-file="env/dev.tfvars"

terraform apply -var-file="env/dev.tfvars"

Pruebas

Una vez desplegado nuestro proyecto, comprobaremos el correcto funcionamiento de los microservicios que hemos programado. Además en ambos casos, deberemos añadir el campo authorization en el header de la peticion HTTP con el prefijo Bearer y el access_token obtenido anteriormente para poder ser autorizados a consumir el microservicio.

POST /user

En primer lugar, probaremos la peticion HTTP POST /user, debería añadir el usuario a la tabla de DynamoDB creada y enviando como respuesta un codigo 200 y el usuario añadido a la tabla.

GET /user

De la misma forma, consumiremos el microservicio que a partir del UserId nos devolverá la información del usuario, recordando que al ser una petición GET la información relativa a la consulta irá en el Query Params (propia url)

Conclusión

En esta práctica hemos podido aprender a como desarrollar una API Rest segura y completamente administrada dentro del entorno de AWS, sirviendonos de la última versión de Api Gateway que facilita la integración nativa con autorizadores de JWT.

La integración de Cognito con Api Gateway nos torga la capa de seguridad y administración de los usuarios. Respectivamente con Lambda y DynamoDB disponemos de la capa de lógica/persistencia de nuestra API. La integración nativa de todos estos servicios nos facilita el desarrollo de estas aplicaciones al disminuir la carga de trabajo dedicada tanto al desarrollo puro, como a la integracion de los distintos servicios involucrados y su administración, además gracias a Terraform disponemos de toda la infraestructura como código facilitando su futura evolución y disponibilización en otros entornos de una forma mucho más rápida y comprensible.

En futuras entradas veremos como desarrollar otros escenarios típicos que podemos encontrar en nuestro día a día dentro de AWS, con el fin de tener unas primeras herramientas para poder solventar futuros escenarios que se nos planteen.

Espero que la práctica haya sido de vuestro agrado e interés, os espero en futuras entregas!

Enlaces de interés

  • Documentación general de Cognito.
  • Documentación general de Api Gateway.
  • Documentación general de Lambda.
  • Documentación general de DynamoDB.
  • Documentación general de JWT.
Navegación

Introducción

Requisitos

Overview

Autenticación y Autorización

Microservicios

Despliegue

Pruebas

Conclusión

Enlaces de interés

¿Quieres saber más de lo que ofrecemos y ver otros casos de éxito?
DESCUBRE BLUETAB

Francisco Linaje

AWS Solutions Architect

SOLUCIONES, SOMOS EXPERTOS

DATA STRATEGY
DATA FABRIC
AUGMENTED ANALYTICS

Te puede interesar

LakeHouse Streaming on AWS with Apache Flink and Hudi (Part 2)

October 4, 2023
LEER MÁS

Gobierno del Dato: Una mirada en la realidad y el futuro

May 18, 2022
LEER MÁS

Hashicorp Boundary

December 3, 2020
LEER MÁS

Essential features to consider when adopting a cloud paradigm

September 12, 2022
LEER MÁS

Incentives and Business Development in Telecommunications

October 9, 2020
LEER MÁS

Snowflake Advanced Storage Guide

October 3, 2022
LEER MÁS

Filed Under: Blog, Practices, Tech

Desplegando una plataforma CI/CD escalable con Jenkins y Kubernetes

September 22, 2021 by Bluetab

Desplegando una plataforma CI/CD escalable con Jenkins y Kubernetes

Lucas Calvo Berlanga

Cloud Engineer

En este artículo de la práctica cloud veremos cómo crear una plataforma de CI/CD de una forma totalmente automatizada. Para ello nos apoyaremos en una metodología GitOps para así realizar nuestros despliegues de una forma más sencilla, escalable e industrializada.

La idea de este taller es crearnos un cluster de GKE donde tengamos desplegado Jenkins como nuestra pieza central de CI/CD y que este vaya escalando en agentes de una forma totalmente automatizada para que según la demanda de ejecuciones de jobs nuestro cluster crezca o decrezca de una forma transparente para nosotros. Otra de las grandes ventajas de esta arquitectura es que podemos crear diferentes tipos de slaves para así cubrir todo tipo de ejecuciones dentro de nuestra compañía.

Los componentes/herramientas que usaremos en este proyecto serán los siguientes:

  • Terraform.
  • GKE.
  • Jenkins.
  • Prometheus.
  • Grafana.
  • Slack.

Objetivos

  1. Creación de la las vpcs donde se desplegará la infraestructura.
  2. Creación de la infraestructura, en nuestro caso GKE, de una forma totalmente automatizada.
  3. Despliegue de Jenkins como componente principal haciendo uso del provider del helm.
  4. Configuración de Jenkins usando el plugin de Jcasc.
  5. Despliegue de prometheus para la monitorización de nuestro sistema haciendo uso de helm.
  6. Despliegue de grafana para la monitorización de nuestro sistema haciendo uso de helm.
  7. Configuración de grafana haciendo uso de prometheus y unos dashboard configurados automáticamente.
  8. Revisión de toda la infraestructura levantada y chequeo de la monitorización.
  9. Ejecución de un Job de ejemplo para ver el flujo completo.
  10. Comprobar sistema de alertas tanto caída de sistemas como de jobs completos.
  11. Comprobar el escalado de nuestra infraestructura y de los componentes desplegados.

Introducción a Terraform

Terraform es una herramienta open-source para automatizar la creación de infraestructura como código. Para nuestro caso de uso usaremos Terraform tanto para desplegar la infraestructura, tanto GKE como la VPC donde se hará el despliegue de este último.

Terraform no solo nos permite desplegar infraestructura como código sino que también nos da la opción de usar otros provedores como el de Kubernetes para la creación de namespace (entre otras muchas cosas) o la posibilidad de realizar despliegues de otros componentes dentro del cluster de GKE con el proveedor de Helm. Terraform.

Introducción a GKE

GKE es el servicio de Kubernetes gestionado y autoescalado por GCP. Es donde se realizarán todos los despliegues tanto de Jenkins como de la monitorización que tendrá nuestra plataforma. GKE. Este componente lo vamos a automatizar haciendo uso de Terraform donde se harán las implementaciones necesarias para realizar el despliegue correctamente.

Introducción a Jenkins

Jenkins es nuestra pieza central de la plataforma de CI/CD. Jenkins es una herramienta de construcción, implementación y automatización de proyectos software. Para el despliegue de este componente nos apoyaremos en el provider de Helm de Terraform. Jenkins.

Introducción a Prometheus

Prometheus es un sistema de monitorización que usaremos para comprobar el estado de todos los pods desplegados en nuestra plataforma, así como para monitorizar el estado de nuestra infraestructura como tal(Picos de consumo, nodos caídos…). Para el despliegue de este componente nos apoyaremos en el provider de Helm de Terraform. Prometheus.

Introducción a Grafana

Grafana es nuestra herramienta de visualización de la monitorización. Nos decantamos por esta herramienta ya que se integra perfectamente con prometheus y nos permite crear dashboards personalizados de nuestra infraestructura. Para el despliegue de este componente nos apoyaremos en el provider de Helm de Terraform. Grafana.

Introducción a Slack

Por último, haremos uso de slack como herramienta de envió de alertas tanto en la ejecución de los jobs de Jenkins como alertas de monitorización de caídas en alguno de los pods desplegados. Slack

Preparación de entorno

Para la ejecución de la plataforma CI/CD será necesario hacer la instalación de estas herramientas:
  1. Terraform. Aquí se usa la versión v1.0. Se puede descargar aquí. Para instalar una versión anterior consultar aquí.
  2. Helm. Guía de instalación de Helm.
  3. GCP. Para la realización del taller será necesario la creación de una cuenta en GCP.

Clonación de repositorio

El código fuente está disponible en github.

git clone https://github.com/lucasberlang/gitops-kubernetes-jenkins/
cd gitops-kubernetes-jenkins

Índice de ficheros

Dentro de la carpeta src tendremos todo el código necesario para hacer el despliegue de nuestra infraestructura de una forma automatizada. En este apartado haremos un breve resumen de lo que contienen cada uno de los ficheros para que nuestro proyecto funcione.

  • providers.tf

Definición de los proveedores que usaremos para hacer el despliegue con Terraform. En nuestro caso haremos uso del provider de Google, helm y kubernetes.

  • terraform.tfvars

Variables que usaremos dentro de los módulos de Terraform.

  • variables.tf

Definición de las variables que usaremos tanto en los módulos de Terraform como en los secretos que desplegaremos para hacer uso en Jenkins.

  • outputs.tf

Información del proyecto que nos interesa conocer.

  • main.tf

Contendrá la lógica realizada en Terraform para hacer el despliegue de los componentes de infraestructura que necesitamos, en este caso VPC y GKE. Para ello haremos uso de dos módulos desarrollados por Bluetab.

  • kubernetes_secrets.tf

Archivo que contendrá toda la información sensible que usaremos dentro de los despliegues que realizaremos (Grafana, Prometheus, Jenkins), como contraseñas, tokens, etc… .

  • helm_monitoring.tf

Archivo que contiene la configuración que se realizará con el proveedor de Helm para el despliegue de los componentes Prometheus y Grafana.

  • helm_jenkins.tf

Archivo que contiene la configuración que se realizará con el proveedor de Helm para el despliegue de los componentes Jenkins.

  • grafana.yaml

En este archivo contiene la configuración inicial que usará Helm cuando realicemos el despliegue de grafana.

  • prometheus.yaml

En este archivo contiene la configuración inicial que usará Helm cuando realicemos el despliegue de prometheus.

  • jenkins.yaml

En este archivo contiene la configuración inicial que usará Helm cuando realicemos el despliegue de jenkins.

  • vars.example.env

Archivo que contendrá todas las variables de entorno que usaremos en nuestro proyecto. En este caso le pasaremos las variables más sensibles como pueden ser la contraseña de grafana o el token usado en slack para no tener que subirlo al repositorio.

Configuración de Slack

  1. Primero de todo nos tendremos que registrar en Slack.
  2. Una vez que tengamos el registro se deberá seguir la guían de configuración de Slack con Jenkins. De este paso solo necesitaremos el token de Slack que pasaremos como variable de entorno TF_VAR_slack_token.
  3. Además, nos crearemos un canal en Slack el cual pasaremos posteriormente como variable de entorno, TF_VAR_slack_channel.
  4. Será necesario también coger el nombre del dominio de slack y pasárselo como variable,TF_VAR_team_domain.
  5. Por último nos crearemos un webhook para el envío de alertas desde Prometheus. Para ello podemos seguir esta guía. De este paso solo necesitaremos el endpoint para luego pasarlo como variable de entorno, TF_VAR_slack_api_url.

Configuración de variables

Antes de realizar la ejecución de nuestro proyecto debemos definir una serie de variables de entorno que necesitaremos para el correcto funcionamiento de este. Para ello haremos uso del archivo vars.example.env donde tenemos ya definidas las variables más importantes. Para efectos de la demo las únicas variables que se tendrán que modificar son las siguientes:

  • TF_VAR_project_id: el id del proyecto de la cuenta de GCP donde se realizará el despliegue de la infraestructura.
  • TF_VAR_vault_addr: se añadirá la dirección de vault para la autenticación en el despliegue del proyecto de prueba. En caso de no tener vault se podrá también configurar con las credenciales de Azure o crearse otra proyecto de ejemplo.
  • TF_VAR_vault_token: token de vault que se utilizará para autenticarse contra Azure en nuestro proyecto de demo. Igual que con la variable de arriba no será necesaria si se configura el proyecto demo para autenticarse con las credenciales de Azure.
  • TF_VAR_slack_api_url: El endpoint de Slack que configuraremos para que se envíen las alertas de nuestra plataforma.
  • TF_VAR_slack_channel: Canal de Slack donde se publicarán los mensajes de las alertas.
  • TF_VAR_slack_token: El token de Slack que configuraremos para que se envíen las alertas de nuestra plataforma.
  • TF_VAR_team_domain: El dominio de Slack que configuraremos para que se envíen las alertas de nuestra plataforma.
  • TF_VAR_user_grafana: Nombre del usuario de Grafana que usaremos para loguearnos.
  • TF_VAR_password_grafana: Contraseña para el usuario de Grafana definido anteriormente para hacer el login.

Una vez se hayan configuradas todas estas variables se tendrá que lanzar el siguiente comando para que queden como variables de entornos.

source vars.example.env

Configuración VPC

Para la configuración de la VPC haremos uso del módulo corporativo desarrollado por Bluetab. Este módulo está publica en el repositorio de github y está totalmente documentado por si se tiene alguna duda de su funcionamiento o se quiere realizar alguna modificación en la VPC. Para que esto funcione lo único que debemos de hacer es instanciar nuestro módulo con las variables necesarias para hacerle funcionar:

module "network" {
  source = "git@github.com:lucasberlang/gcp-network.git"

  project_id         = var.project_id
  description        = var.description
  enable_nat_gateway = true

  intra_subnets = [
    {
      subnet_name           = "private-subnet01"
      subnet_ip_cidr        = "10.0.0.0/16"
      subnet_private_access = false
      subnet_region         = var.region
    }
  ]

  secondary_ranges = {
    private-subnet01 = [
      {
        range_name    = "private-subnet01-01"
        ip_cidr_range = var.ip_range_pods
      },
      {
        range_name    = "private-subnet01-02"
        ip_cidr_range = var.ip_range_services
      },
    ]
  }

  labels = var.labels
}

Lo único necesario para ejecutar la creación de la VPC será el id del proyecto de GCP. Además de desplegar la VPC con la creación del módulo se realizará el despliegue de una subred a nuestra VPC con el direccionamiento 10.0.0.0/16. Este es totalmente modificable así como el nombre de la subred o la región en donde se despliega. También se han creado dos rangos secundarios de direccionamientos para los pods y servicios que desplegaremos en GKE.

Configuración GKE

Para el despliegue del proyecto se ha optado por usar infraestructura totalmente gestionado, en este caso haremos uso de GKE. Para automatizar el despliegue usaremos el módulo corporativo desarrollado por Bluetab. Este módulo está publica en el repositorio de github y esta totalmente documentado por si se tiene alguna duda de su funcionamiento o se quiere realizar alguna modificación en el GKE. Para que esto funcione lo único que debemos de hacer es instanciar nuestro módulo con las variables necesarias para hacerle funcionar:

module "gke" {
  source = "git@github.com:lucasberlang/gcp-gke.git"

  project_id              = var.project_id
  name                    = "gitops"
  regional                = true
  region                  = var.region
  network                 = module.network.network_name
  subnetwork              = module.network.intra_subnet_names.0
  ip_range_pods           = "private-subnet01-01"
  ip_range_services       = "private-subnet01-02"
  enable_private_endpoint = false
  enable_private_nodes    = false
  master_ipv4_cidr_block  = "172.16.0.0/28"
  kubernetes_version      = "latest"

  master_authorized_networks = [
    {
      cidr_block   = module.network.intra_subnet_ips.0
      display_name = "VPC"
    },
    {
      cidr_block   = "0.0.0.0/0"
      display_name = "shell"
    }
  ]

  node_pools = [
    {
      name         = "default-node-pool"
      machine_type = "n1-standard-4"
    },
  ]

  istio     = var.istio
  dns_cache = var.dns_cache
  labels    = var.labels
}

Como se puede observar en el código la implementación del módulo es bastante intuitivo solo será necesario declarar algunas variables. Las variables más importantes son el tipo de instancia que usaran los node-pools y la subred donde se desplegará el cluster de GKE que para esto usaremos la red declarada anteriormente.

El funcionamiento de GKE en nuestra VPC será este:

Configuración Jenkins

Para la configuración de Jenkins como hemos dicho anteriormente usaremos el provider de Helm. Para hacer el despliegue nos crearemos un namespace llamado gitops donde se desplegará Jenkins. El fichero donde se hará esta configuración es helm_jenkins.tf.

resource "kubernetes_namespace" "jenkins" {
  metadata {
    name = "gitops"
  }
}

Luego procederemos a hacer el despliegue de Jenkins con Helm.

data "local_file" "helm_chart_values" {
  filename = "${path.module}/templates/jenkins.yaml"
}

resource "helm_release" "jenkins" {
  name       = "jenkins"
  repository = "https://charts.jenkins.io"
  chart      = "jenkins"
  version    = "3.5.3"
  namespace  = kubernetes_namespace.jenkins.metadata.0.name
  timeout    = 180

  values = [data.local_file.helm_chart_values.content]

}

Cogeremos el chart del repositorio oficial de Jenkins y le pasaremos el fichero jenkins.yaml como configuración inicial.

De este fichero vamos a destacar algunos puntos que hemos modificado para realizar una automatización de nuestro servicio.

 image: "jenkins/jenkins"
  imagePullPolicy: "Always"
  adminSecret: true
  adminUser: "admin"
  jenkinsUrl: "http://${kubernetes_endpoint}:80"

Se ha realizado la modificación del nombre del adminUser para que sea más genérico y jenkinsUrl para que nos de el endpoint de Jenkins en el GKE cuando nos leguen las alertas de los jobs en el slack.

  containerEnv:
    - name: kubernetes_endpoint
      valueFrom:
        secretKeyRef:
            name: jenkins-k8s-config
            key: kubernetes_endpoint
    - name: gitlab_username
      valueFrom:
        secretKeyRef:
            name: gitlab-credentials
            key: gitlab_username
    - name: gitlab_ssh_key
      valueFrom:
        secretKeyRef:
            name: gitlab-credentials
            key: gitlab_ssh_key
    - name: vault_token
      valueFrom:
        secretKeyRef:
            name: vault-credentials
            key: vault_token
    - name: vault_addr
      valueFrom:
        secretKeyRef:
            name: vault-credentials
            key: vault_addr
    - name: arm_access_key
      valueFrom:
        secretKeyRef:
            name: azure-credentials
            key: arm_access_key
    - name: slack_token
      valueFrom:
        secretKeyRef:
            name: slack-credentials
            key: slack_token
    - name: team_domain
      valueFrom:
        secretKeyRef:
            name: slack-credentials
            key: team_domain
  servicePort: 80
  serviceType: LoadBalancer

Estos son todos los secrets que hemos definido en el archivo kubernetes_secrets.tf. Estos son necesarios para el correcto funcionamiento de Jenkins ya que haremos uso de muchos de estos secretos cuando realicemos la configuración con el plugin de Jcasc de Jenkins.

Además, en la configuración del serviceType lo hemos definido como LoadBalancer externo y el servicePort 80 para que sea visible desde el exterior.

installPlugins:
    - kubernetes
    - docker-custom-build-environment
    - ansicolor
    - aws-credentials
    - azure-credentials
    - gitlab-api
    - gitlab-branch-source
    - docker-java-api
    - github-branch-source
    - pipeline-graph-analysis
    ...

Listado de todos los plugins que se instalarán por defecto en la configuración inicial de Jenkins.

Configuración inicial de Jcasc

Jcasc es el plugin de configuración como código de Jenkins. Lo usaremos para hacer una serie de configuraciones previas como pueden ser:

  • Configuración de los slaves:

Esta parte es donde definiremos la creación de un cloud de kubernetes donde se desplegarán todos nuestros pods cada vez que se lance una ejecución de un job en nuestro Jenkins. También configuraremos la imagen que se usará para desplegar cada slave y el namespace donde se realizará dicho despliegue. Para nuestro ejemplo usaremos una imagen ya modificada con la instalación de Terraform y algunos componentes como el SDK de Google o el cli de azure (lucasbluetab/jnlp-agent-Terraform-gcloud:latest). Además, se configurará los recursos que gaste cada vez que se levante un pod en cualquier ejecución de nuestros, consiguiendo así una infraestructura totalmente escalable.

      cloud: |
        jenkins:
          clouds:
            - kubernetes:
                name: "Terraform-executors"
                serverUrl: "https://kubernetes.default"
                jenkinsTunnel: "jenkins-agent:50000"
                jenkinsUrl: "http://jenkins:80"
                skipTlsVerify: true
                namespace: "gitops"
                templates:
                    - name: "jenkins-jnlp"
                      namespace: "gitops"
                      nodeUsageMode: NORMAL
                      label: "jnlp-exec"
                      containers:
                        - name: "jnlp"
                          image: "jenkins/jnlp-slave"
                          alwaysPullImage: false
                          workingDir: "/home/jenkins/agent"
                          ttyEnabled: true
                          command: ""
                          args: ""
                          resourceRequestCpu: "500m"
                          resourceLimitCpu: "1000m"
                          resourceRequestMemory: "1Gi"
                          resourceLimitMemory: "2Gi"
                      volumes:
                        - emptyDirVolume:
                            memory: false
                            mountPath: "/tmp"
                      idleMinutes: "1"
                      activeDeadlineSeconds: "120"
                      slaveConnectTimeout: "1000"
                    - name: "Terraform"
                      namespace: "gitops"
                      nodeUsageMode: NORMAL
                      label: "Terraform-exec"
                      containers:
                        - name: "Terraform"
                          image: "lucasbluetab/jnlp-agent-Terraform-gcloud:latest"
                          alwaysPullImage: false
                          workingDir: "/home/jenkins/agent"
                          ttyEnabled: true
                          command: "/bin/sh -c"
                          args: "cat"
                          resourceRequestCpu: "100m"
                          resourceLimitCpu: "500m"
                          resourceRequestMemory: "500Mi"
                          resourceLimitMemory: "1Gi"
                      volumes:
                        - emptyDirVolume:
                            memory: false
                            mountPath: "/tmp"
                      podRetention: "never"
                      activeDeadlineSeconds: "900"
                      slaveConnectTimeout: "1000"
  • Configuración de las credenciales: se definirán todas las credenciales que se usarán dentro de Jenkins, en nuestro caso las credenciales de Jenkins y alguna extras que podremos configurar si es necesario.
      credentials: |
          credentials:
              system:
                  domainCredentials:
                  - credentials:
                    - basicSSHUserPrivateKey:
                        scope: GLOBAL
                        id: "GitLab"
                        username: ${gitlab_username}
                        passphrase: ""
                        privateKeySource:
                          directEntry:
                            privateKey: ${gitlab_ssh_key}
                    - string:
                        scope: GLOBAL
                        id: vaultUrl
                        secret: ${vault_addr}
                    - string:
                        scope: GLOBAL
                        id: vaultToken
                        secret: "${vault_token}"
                    - string:
                        scope: GLOBAL
                        id: azureARMKey
                        secret: "${arm_access_key}"
                    - string:
                        scope: GLOBAL
                        id: slackToken
                        secret: "${slack_token}"
                    - string:
                        scope: GLOBAL
                        id: teamDomain
                        secret: "${team_domain}"
  • Configuración de Slack: Aquí se pasará la configuración que realizamos en Jenkins en nuestro caso le indicaremos el dominio de nuestro Slack, para nuestras pruebas Bluetabmundo, y la sala por defecto donde se escribirán todas las alertas que manden nuestros jobs. Para terminar, le pasaremos el token de Slack para que haga correctamente la conexión. Tanto el teamDomain como la room deberán ser modificados con los que habéis creado en el apartado de configuración de Slack.
      unclassified: |
        unclassified:
          slackNotifier:
            teamDomain: bluetabmundo
            room: "#jenkins"
            tokenCredentialId: slackToken
  • Arreglo de bugs: Una de las ventajas más interesantes de Jcasc es que nos permite la utilización de scripts de groovy dentro de su configuración. En nuestro caso crearemos un script para quitar un bug que salta en Jenkins al usar el plugin de de env-injector. Básicamente este script nos quita un warning que no debería salir pero por un bug de la versión del plugin salta.
      scriptgroovy: |
        groovy:
          - script: >
              import jenkins.model.*;
              import jenkins.security.*;
              import hudson.security.*;
              import hudson.model.*;
              import static groovy.json.JsonOutput.*;
              import hudson.ExtensionList;

              ExtensionList<UpdateSiteWarningsConfiguration> configurations = ExtensionList.lookup(UpdateSiteWarningsConfiguration.class);
              println configurations;

              UpdateSiteWarningsConfiguration configuration = configurations.get(0);
              HashSet<UpdateSite.Warning> activeWarnings = new HashSet<>();

              activeWarnings.add('SECURITY-248');

              configuration.ignoredWarnings = activeWarnings;

              configuration.save();
  • Uso de Jobdsl: Con el plugin de Jcasc también lo podemos combinar con el plugin de Jobdsl que nos permite definirnos jobs cuando arranque nuestro Jenkins y así tener ya creado todos nuestros principales jobs.
      init-jobs: |
            jobs:
              - script: >
                  folder('Terraform')
              - script: >
                  multibranchPipelineJob('Terraform/azure-test') {
                      branchSources {
                          branchSource {
                              source {
                                  git {
                                      remote('https://github.com/lucasberlang/Terraform-azure-test.git')
                                  }
                              }
                              strategy {
                                  defaultBranchPropertyStrategy {
                                      props {
                                          noTriggerBranchProperty()
                                      }
                                  }
                              }
                          }
                      }
                      configure {
                          it / sources / data / 'jenkins.branch.BranchSource' / source / traits {
                            'jenkins.plugins.git.traits.BranchDiscoveryTrait'()
                          }
                      }
                      triggers {
                          periodic(60)
                      }
                  }

Configuración Prometheus

Para la configuración de Prometheus como hemos dicho anteriormente usaremos el provider de Helm. Para hacer el despliegue nos crearemos un namespace llamado monitoring donde se desplegará Prometheus. El fichero donde se hará esta configuración es helm_monitoring.tf.

resource "kubernetes_namespace" "jenkins" {
  metadata {
    name = "gitops"
  }
}

Luego procederemos a hacer el despliegue de Prometheus con Helm.

data "template_file" "file" {
  template = "${file("${path.module}/templates/prometheus.yaml")}"
  vars = {
    slack_api_url = "${var.slack_api_url}"
    slack_channel = "${var.slack_channel}"
  }
}

resource "helm_release" "prometheus" {
  chart      = "prometheus"
  name       = "prometheus"
  namespace  = kubernetes_namespace.monitoring.metadata.0.name
  repository = "https://charts.helm.sh/stable"

  values = [data.template_file.file.rendered]
}

Para ello haremos unas modificaciones en el template prometheus.yaml sustituyendo las variables slack_api_url y slack_channel dentro del fichero por las variables de entorno que le pasamos en el paso inicial. Estas variables serán usadas para el envío de alertas si existiera algún problema en el cluster de GKE o el algún pod desplegado en este.

De este fichero vamos a destacar algunos puntos que hemos modificado para realizar una automatización de nuestro servicio.

  • Configuración del servicio: Configuraremos el servicio de Prometheus como un ClusterIP para que solo sea visible dentro del cluster.
    type: ClusterIP
  • Configuración de las alertas de Slack: Añadiremos la configuración de envío de alertas por si se cae algún nodo de la infraestructura o hay alguna caída de servicio como puede ser un fallo en el pod de Jenkins. Si sucede alguno de los dos puntos anteriores nos llegará una alerta a nuestro canal de Slack.
alertmanagerFiles:
  alertmanager.yml:
    global:
      slack_api_url: ${slack_api_url}

    receivers:
      - name: slack-notifications
        slack_configs:
          - channel: ${slack_channel}
            send_resolved: true
            icon_url: https://avatars3.githubusercontent.com/u/3380462
            title: |
              [{{ .Status | toUpper }}{{ if eq .Status "firing" }}:{{ .Alerts.Firing | len }}{{ end }}] {{ .CommonLabels.alertname }} for {{ .CommonLabels.job }}
              {{- if gt (len .CommonLabels) (len .GroupLabels) -}}
                {{" "}}(
                {{- with .CommonLabels.Remove .GroupLabels.Names }}
                  {{- range $index, $label := .SortedPairs -}}
                    {{ if $index }}, {{ end }}
                    {{- $label.Name }}="{{ $label.Value -}}"
                  {{- end }}
                {{- end -}}
                )
              {{- end }}
            text: |
              {{ range .Alerts -}}
              *Alert:* {{ .Annotations.title }}{{ if .Labels.severity }} - `{{ .Labels.severity }}`{{ end }}

              *Description:* {{ .Annotations.description }}

              *Details:*
                {{ range .Labels.SortedPairs }} • *{{ .Name }}:* `{{ .Value }}`
                {{ end }}
              {{ end }}

    route:
      group_wait: 10s
      group_interval: 5m
      receiver: slack-notifications
      repeat_interval: 3h

Aquí es donde se hará la sustitución de nuestro webhook de Slack(slack_api_url) configurado en el paso inicial y también la sustitución del canal donde va a escribir las alertas(slack_channel).

  • Configuración de recolección de logs: por defecto Prometheus hace la recolección de todos los logs de kubernetes al nivel de infraestructura. La única modificación que haremos es que recopile los logs del pod de Jenkins (Este funciona ya que hemos instalado el plugin de prometheus en Jenkins) así recibiremos información valiosa de Jenkins que luego explotaremos con Grafana.
      - job_name: 'jenkins'
        metrics_path: /prometheus
        static_configs:
          - targets: [jenkins.gitops.svc.cluster.local:80]

Configuración Grafana

Como último paso realizaremos la configuración de Grafana. Para esto como hemos dicho anteriormente usaremos el provider de Helm. Para hacer el despliegue usaremos el namespace creado anteriormente llamado monitoring donde se desplegará Grafana. El fichero donde se realizaremos el despliegue de Grafana es helm_monitoring.tf.

Para realizar el despliegue con helm usaremos el siguiente código:

data "local_file" "helm_chart_grafana" {
  filename = "${path.module}/templates/grafana.yaml"
}

resource "helm_release" "grafana" {
  chart      = "grafana"
  name       = "grafana"
  namespace  = kubernetes_namespace.monitoring.metadata.0.name
  repository = "https://charts.helm.sh/stable"

  values = [data.local_file.helm_chart_grafana.content]
}

Todas las configuraciones iniciales de Grafana vienen modificadas en el template grafana.yaml.

Las configuraciones más importantes que hemos realizado en dicho archivo son las siguientes:

  • Configuración del servicio: el servicio de Grafana se levantará como LoadBalancer para que sea visible desde el exterior y lo podamos revisar desde nuestro navegador web.
service:
  type: LoadBalancer
  port: 80
  targetPort: 3000
    # targetPort: 4181 To be used with a proxy extraContainer
  annotations: {}
  labels: {}
  portName: service
  • Configuración de credenciales: para loguearnos en Grafana haremos uso del secret de kubernetes grafana-secrets que hemos definido con usuario y contraseña.
admin:
  existingSecret: grafana-credentials
  userKey: adminUser
  passwordKey: adminPassword
  • Configuración del datasource: como configuración inicial también añadiremos Prometheus como fuente de datos en Grafana. Para ello tendremos que añadir la url interna de prometheus, en nuestro caso será el nombre del servicio (prometheus-server) más el namespace donde esta desplegado (monitoring) y por último la resolución del DNS en GKE.
datasources:
 datasources.yaml:
   apiVersion: 1
   datasources:
   - name: Prometheus
     type: prometheus
     url: http://prometheus-server.monitoring.svc.cluster.local
     isDefault: true
  • Configuración de los dashboards: añadiremos unos dashboards inciales cuando se levante el servicio de Grafana. Estos dashboards serán los siguientes:

    • Jenkins-Performance: Encargado de la monitorización del servicio de Jenkins a nivel de ejecución de jobs y de uso de recursos.

    • Kubernetes-nodes: Monitorización de la infraestructura de GKE.

    • kubernetes-cluster: Monitorización de la infraestructura de GKE.

dashboards:
  default:
    Jenkins-Performance:
      gnetId: 14764
      revision: 1
      datasource: Prometheus
    Kubernetes-nodes:
      gnetId: 315
      revision: 3
      datasource: Prometheus
    Kubernetes-cluster:
      gnetId: 6417
      revision: 1
      datasource: Prometheus

Despliegue de la infraestructura

Una vez realizado el paso de configuración de variables pasaremos a realizar el despliegue de toda la infraestructura (GKE y VPC) y de todos los componentes que vamos a desplegar (Jenkins, Prometheus y Grafana).

Para ello al tenerlo todo configurado con Terraform solo debemos ejecutar los siguientes comandos dentro de nuestro proyecto:

cd src/
terraform init
terraform apply

Una vez ejecutado los comandos anteriores la salida esperada de nuestro proyecto será la siguiente:

Revisión de la infraestructura

Una vez desplegado toda la infraestructura empezaremos a hacer la revisión de todo lo desplegado para ello nos conectaremos al cluster de GKE de la siguiente forma:

gcloud container clusters get-credentials $cluster_name --region $region --project $project_id

Para ello se deberá sustituir las variables cluster_name por el nombre del cluster, region por la región donde se ha desplegado el cluster de GKE y la variable project_id haciendo referencia al proyecto donde se desplegará.

Una vez conectado al cluster de GKE haremos una revisión de los nodos desplegados:

kubectl get nodes

Esto nos devolverá:

Así como pods y servicios que tenemos disponibles:Así como pods y servicios que tenemos disponibles:

kubectl get pods,svc -n gitops
kubectl get pods,svc -n monitoring

Con la siguiente salida:

Revisión de Jenkins

Una vez hemos verificado nuestra infraestructura vamos a realizar la revisión de Jenkins.

Con la información sacada del servicio de jenkins accederemos a la interfaz web donde nos tendremos que loguear, en nuestro caso 34.79.219.11.

Para sacar la contraseña de nuestro usuario de Jenkins tendremos que ejecutar el siguiente comando:

JENKINS_PASSWORD=$(kubectl get secret jenkins -n gitops -o jsonpath="{.data.jenkins-admin-password}" | base64 --decode);echo
echo $JENKINS_PASSWORD

Esto nos devolverá la contraseña y ya podremos hacer el login:

Como se puede observar una vez dentro de Jenkins tenemos la configuración que hemos realizado con Jcasc y la creación del job que hemos definido con JobDsl.

Revisión de Grafana

Para la revisión de Grafana debemos acceder también a la interfaz web y loguearnos. La dirección de la interfaz web la podemos observar con el comando de kubectl lanzado anteriormente en nuestro caso es 34.140.61.173.

Para loguearnos usaremos la información que pasamos por nuestras variables de entorno, TF_VAR_password_grafana y TF_VAR_user_grafana.

Podemos comprobar que la configuración que hemos añadido al template de creación de datasources y dashboards es correcta.

  • Datasources:
  • Dashboards:

Job de prueba

Para nuestro ejemplo usaremos un proyecto que desplegará un resource group en Azure, se encuentra en el siguiente repositorio.

Lo más destacable de este proyecto es la definición de nuestro pipeline de ejecución:

pipeline {
  agent {
      label "terraform-exec"
  }
 stages {
  stage('checkout') {
   steps {
    container('terraform') {
     echo "La rama de la que se va a hacer el checkout es: master"
     git branch: "master", url: 'https://github.com/lucasberlang/terraform-azure-test.git'
    }
   }
  }
   stage('Review Terraform version') {
    steps {
    container('terraform') {
      sh 'terraform --version'
    }
    }
   }
   stage('Terraform init') {
    steps {
    container('terraform') {
      sh 'terraform init -upgrade'
    }
   }
   }
  stage('Terraform plan infrastructure') {
    steps {
    container('terraform') {
     withCredentials([string(credentialsId: 'vaultUrl', variable: 'VAULT_ADDR'),
     string(credentialsId: 'vaultToken', variable: 'VAULT_TOKEN')
     ]) {
      sh 'export VAULT_ADDR=${VAULT_ADDR} && export VAULT_TOKEN=${VAULT_TOKEN} && terraform plan'
     slackSend channel: "#practica-cloud-deployments",color: '#BADA55', message: "Plan completed! Do you approve deployment? ${env.RUN_DISPLAY_URL}"
     }
    }
   }
  }
  stage('Approval') {
   when{
    not {
     branch 'poc'
    }
   }
   steps {
    container('terraform') {
     script {
     def userInput = input(id: 'confirm', message: 'Apply Terraform?', parameters: [ [$class: 'BooleanParameterDefinition', defaultValue: false, description: 'Apply terraform', name: 'confirm'] ])
     }
    }
   }
  }
  stage('Terraform Apply') {
    steps {
    container('terraform') {
     withCredentials([string(credentialsId: 'vaultUrl', variable: 'VAULT_ADDR'),
     string(credentialsId: 'vaultToken', variable: 'VAULT_TOKEN')
     ]) {
      sh 'export VAULT_ADDR=${VAULT_ADDR} && export VAULT_TOKEN=${VAULT_TOKEN} && terraform apply -auto-approve'
     slackSend color: '#BADA55', message: "Apply completed! Build logs from jenkins server ${env.RUN_DISPLAY_URL}"
     }
    }
    }
  }
  stage('Waiting to review the infrastructure') {
    steps {
    container('terraform') {
     slackSend channel: "#practica-cloud-deployments", color: '#BADA55', message: "Waiting 5 minutes before destroy the infrastructure!"
     sh 'sleep 300'
    }
   }

  }
  stage('Destroy Infra') {
    steps {
    container('terraform') {
     withCredentials([string(credentialsId: 'vaultUrl', variable: 'VAULT_ADDR'),
     string(credentialsId: 'vaultToken', variable: 'VAULT_TOKEN')
     ]) {
      sh 'export VAULT_ADDR=${VAULT_ADDR} && export VAULT_TOKEN=${VAULT_TOKEN} && terraform destroy -auto-approve'
     slackSend channel: "#practica-cloud-deployments", color: '#BADA55', message: "Destroy completed! Build logs from jenkins server ${env.RUN_DISPLAY_URL}"
     }
    }
    }
  }
 }
}

En el pipeline se han definido las siguientes stages:

  • Checkout: se hará el checkoput de nuestro proyecto.
  • Review Terraform Version: revisaremos la versión de terraform desplegada en nuestro contenedor agente.
  • Terraform init: stage de inicialización de entorno.
  • Terraform plan infrastructure: revisión de la infraestructura a desplegar en nuestro caso un resource group de Azure.
  • Approval: paso de aprobación manual para comprobar si la infraestructura a desplegar es correcta.
  • Terraform Apply: ejecución y creación de toda la infraestructura que vamos a realizar en Azure.
  • Waiting to review the infrastructure: solo como para la demo haremos una espera de 5 minutos para revisar toda nuestra infraestructura.
  • Destroy Infra: destrucción de toda la infraestructura una vez esperado estos 5 minutos.

Ejecución end to end

Una vez realizado todas las comprobaciones pertinentes vamos a ejecutar el job de prueba en Jenkins para ver como escala nuestra plataforma así como el envío de alertas y la monitorización que realizaremos en Grafana.

Accederemos a nuestro job de prueba y lo ejecutaremos, dándole al botón construir ahora:

Una vez que el job esta lanzado podemos comprobar cómo se instancia un nuevo agente de Jenkins para nuestra ejecución teniendo así una infraestructura totalmente escalable:

watch -n 1 kubectl get pods -n gitops

Cuando el job este ejecutando podemos observar cómo nos van a ir llegando alertas automáticamente al Slack. La primera alerta llegará en el stage de approval donde nos pedirá Jenkins que revisemos la infraestructura que vamos a desplegar y si es correcta aprobaremos el cambio:

Y una vez que entremos en el link de slack nos saltará directamente la interfaz de blueocean:

Una vez aprobado el cambio se realizará el despliegue en nuestra cuenta de Azure, donde podemos revisar que esta todo correcto y el resource group, en nuestro caso example-test, se ha desplegado correctamente:

Por último podemos observar todas las alertas que hemos recibido en nuestro canal de Slack las cuales nos avisaran en el stage de approval, waiting y destroy de la infra:

Escalabilidad de la solución

Una vez que hemos comprobado que nuestra solución está totalmente automatizada y que funciona correctamente vamos a comprobar la escalabilidad de nuestra plataforma.

Para ello lo que vamos a hacer es lanzar múltiples ejecuciones de nuestro job de Jenkins para ver cómo va desplegando la solución tanto a nivel de agentes (Levantará un pod por ejecución) como la escalabilidad de nuestros nodos cuando tengamos más peticiones y consumo de memoria y CPU.

El primer paso será ejecutar múltiples jobs desde la interfaz web:

Como se puede observar nuestros pods irán escalando según el número de ejecuciones que tenemos:

Para ver como escala a nivel de máquinas usaremos el siguiente comando:

watch -n 1 kubectl get nodes

Como se puede observar se ha agregado un nuevo nodo hace 23 segundos por lo que nuestra plataforma es capaz de ir escalando según las peticiones que se realicen desde nuestro Jenkins.

Monitorización de la plataforma

Dado que hemos realizado tanto la configuración de Grafana como la de Prometheus vamos a hacer uso de nuestros dashboards predefinidos para monitorizar la plataforma en Grafana y el envío de alertas con Prometheus.

Dashboards

Estos dashboards que hemos creado son los siguientes:

  • Jenkins: Performance and Health Overview: dashboard con información relativa a nuestras ejecuciones en Jenkins, número de jobs, memoria utilizada… .
  • Kubernetes Cluster: en este dahsboard tendremos información del cluster de kubernetes a nivel de pods corriendo en el cluster memoria consumida por pod etc.
  • Kubernetes Cluster: en el último dahsboard se mostrará gráficos de picos de red, CPUs y memoria a nivel de máquinas en el Cluster de GKE.

Alertas del sistema

Además de alertas cuando se ejecuta un job también se hemos realizado la configuración de alertas de la infraestructura vía Prometheus. Este nos enviará alertas cuando el pod de Jenkins este caído o alguno de los nodos del cluster se caiga.

Para hacerlo un poco más ilustrativo usaremos el ejemplo de autoescalado que hemos realizado antes para que Prometheus nos envíe una alerta cuando empiece a quitarse máquinas porque el cluster de GKE detecte que no se está consumiendo tanta memoria.

Cuando hicimos la prueba de autoescalado vimos como se había agregado un nuevo nodo llamado gke-go-euw2-bk-sca-g-default-node-poo-c9c04d95-sgmz. Este después del pico de ejecuciones de jobs en Jenkins se auto eliminará ya que no tendremos tanta actividad en nuestro GKE.

Prometheus al detectar que nuestro nodo ha desaparecido nos enviará una alerta de nodo caído automáticamente a Slack.

Así sabremos de una forma totalmente automatizada si nuestra infraestructura ha sufrido algún problema.

Para el caso de los pods lo que vamos a provocar es una caída del componente de Jenkins para que así Prometheus nos envíe una alerta de pod caído.

Para ello lo que vamos a realizar es la destrucción del pod de Jenkins para provocar una caída del servicio:

kubectl delete pod jenkins-0 -n gitops

Una vez que el pod este eliminado se arrancará automáticamente:

Y pasado un minuto Prometheus nos avisará de la caída del servicio de Jenkins y de su posterior recuperación:

Eliminación de recursos

El último paso que haremos tras probar el éxito de nuestra plataforma CI/CD será realizar la destrucción de todos sus componentes para ello ejecutaremos el siguiente comando:

cd src/
terraform destroy

Conclusión

Es de sobra conocido la importancia de automatizar el ciclo de vida del desarrollo software pero en este artículo le hemos querido dar una vuelta más a esta automatización consiguiendo industrializar toda nuestra plataforma CI/CD. Para ello hemos automatizado tanto el levantamiento de toda nuestra infraestructura con Terraform así como la configuración inicial de nuestras tres piezas centrales Jenkins, Prometheus y Grafana.

Haciendo uso de plugin como Jcasc conseguimos automatizar toda la configuración inicial de Jenkins que muchas veces es bastante tediosa de hacer de arranque. Esto nos permite que si alguna vez hay una caída de nuestro servicio siempre mantendremos una configuración base en este, evitando tiempos de configuración que al final se reduce en tiempo de espera para el usuario.

Además, añadiendo una monitorización inicial tanto con Prometheus como con Grafana somos capaces de crear un sistema de avisos que nos ayude a comprobar y chequear el correcto comportamiento de toda nuestra plataforma para así poder evitar futuras incidencias.

Por último el uso de GKE en este tipo de plataformas consiguen un ahorro de costes bastante importante en nuestra organización ya que nos da la posibilidad de tener un autoescalado dependiendo del uso que se esté realizando sobre nuestra plataforma, pudiendo así tener picos de gran carga sin tener un deterioro del servicio.

Navegación

Introducción

Objetivos

Introducción a Terraform

Introducción a GKE

Introducción a Jenkins

Introducción a Prometheus

Introducción a Grafana

Introducción a Slack

Preparación de entorno

Clonación de repositorio

Índice de ficheros

Configuración de Slack

Configuración de variables

Configuración VPC

Configuración GKE

Configuración Jenkins

Configuración Prometheus

Configuración Grafana

Despliegue de la infraestructura

Job de prueba

Ejecución end to end

Escalabilidad de la solución

Monitorización de la plataforma

Eliminación de recursos

Conclusión

Autor

¿Quieres saber más de lo que ofrecemos y ver otros casos de éxito?
DESCUBRE BLUETAB

Lucas Calvo Berlanga

Cloud Engineer

SOLUCIONES, SOMOS EXPERTOS

DATA STRATEGY
DATA FABRIC
AUGMENTED ANALYTICS

Te puede interesar

Oscar Hernández, new CEO of Bluetab LATAM.

May 16, 2024
LEER MÁS

Leadership changes at Bluetab EMEA

April 3, 2024
LEER MÁS

Myths and truths of software engineers

June 13, 2022
LEER MÁS

How much is your customer worth?

October 1, 2020
LEER MÁS

Big Data and loT

February 10, 2021
LEER MÁS

Introduction to HashiCorp products

August 25, 2020
LEER MÁS

Filed Under: Blog, Practices, Tech

  • « Go to Previous Page
  • Page 1
  • Interim pages omitted …
  • Page 3
  • Page 4
  • Page 5
  • Page 6
  • Page 7
  • Go to Next Page »

Footer

LegalPrivacy Cookies policy

Patron

Sponsor

© 2025 Bluetab Solutions Group, SL. All rights reserved.
